气体灭火系统自动泄压装置的作用与选择

文章来源:鑫佳通 作者:泄压阀小编 发布时间:2017-04-22 14:49:22 浏览次数:10877
[导读]:在灭火剂释放过程中和灭火浸渍阶段保证防护区的相对密闭是气体灭火系统灭火成功与否的关键所在,而防护区的密闭性和灭火剂释放的快速性又必然会引起内部压力的迅速增加,一旦维护结构遭到破坏,灭火剂的大量泄漏将最终导致灭火失败。因此,合适的泄压装置将会起到关键作用。 ▶ 语音朗读

泄压装置的作用

气体灭火系统自动泄压装置的作用


在灭火剂释放过程中和灭火浸渍阶段保证防护区的相对密闭是气体灭火系统灭火成功与否的关键所在,而防护区的密闭性和灭火剂释放的快速性又必然会引起内部压力的迅速增加,一旦维护结构遭到破坏,灭火剂的大量泄漏将最终导致灭火失败。因此,合适的泄压装置将会起到关键作用。

气体灭火系统所用的灭火剂大多以加压液化或高压储存,快速喷出或喷出后瞬时气化,在封闭的保护区内形成巨大的压力,试验发现甚至可达到8000pa,而重型建筑的允许压强也只有4800pa,难以承受这样大的压力,其它一般建筑和高层建筑更无法承受如此大的内部压力。

多数大型建筑物内普遍存在由轻型建筑构件分割而成的属于轻型或一般建筑构造的由气体灭火系统来提供保护的空间; 另外,防护区门、窗上的玻璃等轻型围护构件的耐压强度也难以承受灭火剂释放时的内部超压。因此,如果不能把防护区内高于围护构件可以承受的压力及时泄出,就势必会造成建筑物围护结构的破坏,发生灭火剂大量泄漏而导致灭火的失败及可能的伤人事故。

现实工程中确实存在泄压口敞开或以普通百叶窗以及简易重锤式泄压装置承担泄压功能的问题,其密闭性和控制精度均显不足。针对这种情况,有一种既能保持防护区平时的密闭性,又能在灭火剂释放过程中泄放防护区内部超压的泄压装置———FXY系列泄压阀; 其作用是: 根据气体灭火系统防护区的结构要求,设定泄压阀启闭动作的压力值,测压装置实时检测防护区内的压力,当压力达到预先设定值时,执行机构动作,迅速开启或关闭,起到迅速释放防护区内超压和防止灭火剂过多溢出的作用,确保灭火成功。

FXY 系列泄压阀的选择

1、FXY 系列泄压阀的工作原理

根据气体灭火系统防护区的结构要求,设定泄压阀启闭动作的压力值,测压装置实时检测防护区内的压力,当气体灭火系统启动、防护区内压力达到设定值时,测压装置发出动作信号给执行机构,执行机构带动叶片动作,叶片迅速从关闭状态到达开启位置,内部超压得以迅速释放,实现保护防护区围护结构的目的。

当防护区内压力降低至预先设定值以下时,测压装置再次给执行机构发出信号,执行机构复位,同时带动叶片动作,从开启位置回复到关闭状态,其密闭性可保证浸渍时间内灭火剂的有效浓度。

2、泄压阀的设计计算和选型

根据规范要求和工程实例的需要,计算防护区泄压口的泄压面积。以七氟丙烷全淹没灭火系统为例,依据《气规》给出的公式和方法计算出结果并选型。根据计算得到的各个防护区所需要的泄压面积,参照不同型号泄压阀的有效泄压面积以及可以安装的位置等因素来选择产品型号和数量。

3、案例应用

下面以某部委办公楼气体灭火系统为例,进一步说明 FXY 系列泄压阀的设计和选型。

(1)计算条件和依据

办公楼 1# ~ 4# 防护区,采用七氟丙烷有管网全淹没组合分配系统。依据《气规》进行计算。

(2)计算结果

以 2 层主机房为例,泄压口面积约为:0. 46m2。

单台FXY-Ⅱ泄压阀的泄压面积约为:0. 077m2  ;

单台FXY-Ⅲ泄压阀的泄压面积约为:0. 21 m2 。

(3)选型

此时,可以有三种选型方式:

①选用6台FXY-Ⅱ泄压阀,可以满足设计要求;

②选用3台FXY-Ⅲ泄压阀,可以满足设计要求;

③选用2台FXY-Ⅲ泄压阀,再加一台FXY-Ⅱ泄压阀可以满足设计要求。

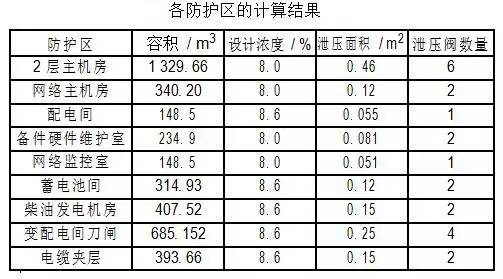

依次类推,各防护区的计算结果下表所示:
