旋流风口的介绍

文章来源:鑫佳通 作者:旋流风口小编 发布时间:2018-04-23 14:39:04 浏览次数:1181
[导读]:旋流风口的特点与应用: 具有送出旋转射流,诱导比大,风速衰减快等特点。 在通风空调系统中大风量大温差送风以减少风口数量。 可用于3米内的低空间送风,也可用于10米高的大面积空间送风,尺寸由客户选定。

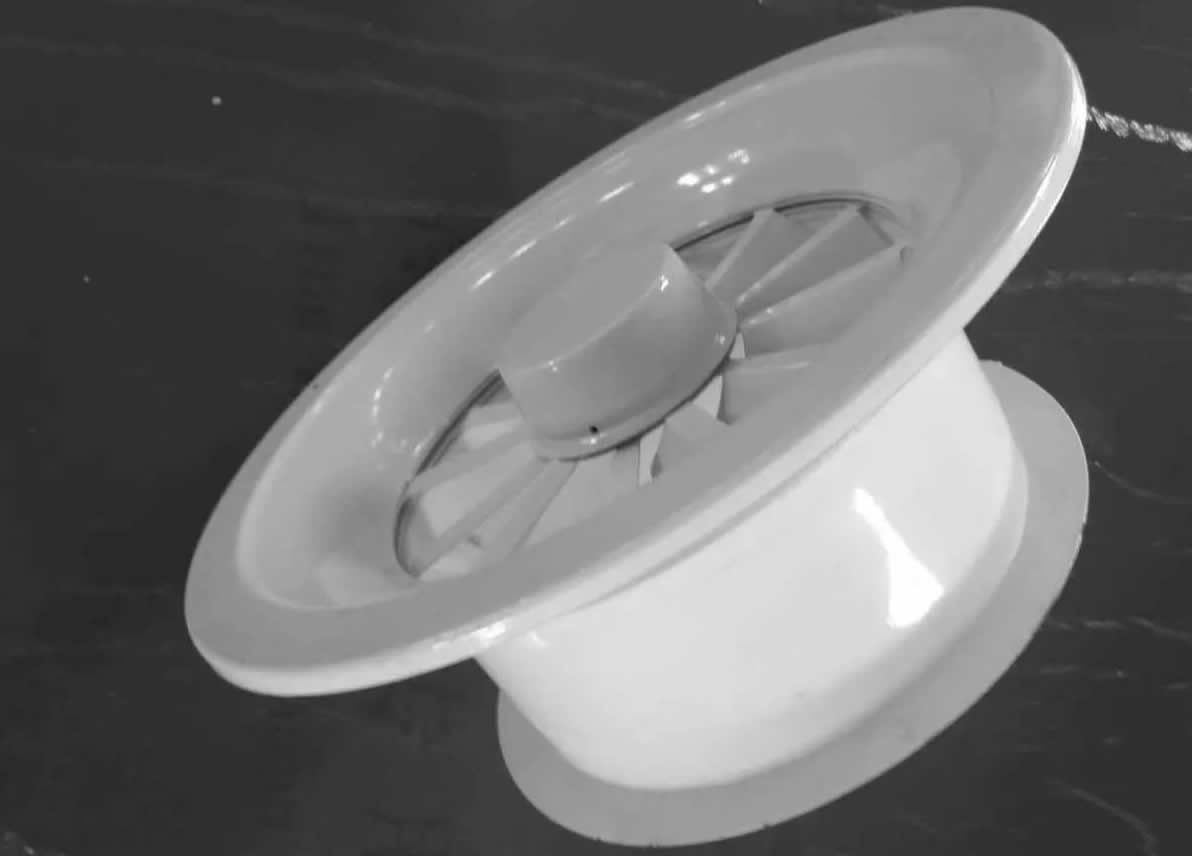

旋流风口是空调系统中的一个排风工具。在空调通风系统中可用作大风量,大温差送风以减少风口数量,安装在天花板或顶棚上,可用于3米以内低空间,也可用二种高度大面积送风,高度甚至可达10米以上。

旋流风口送出旋转射流,具有诱导比大,风速衰减快的特点。

旋流风口作用特点

旋流风口VDL系列风向可调送风深度≥3.80m

热负荷变化的室内常要根据需要送冷风,等温风或热风。VDL系列的旋流风口无论在供冷还是在供热时均可通过调节送风角度达到最佳的送风效果。

旋流风口分类

旋流风口可分为手动旋流风口,电动旋流风口两种。

1、手动旋流风口:必须人为手动调制相应角度才能送风。

2、电动执行机构型:电动旋流风口可用开关控制,220V电动控制调节叶片来调节风量大小,随意调至送风角度。。

3、温控型(温感型):温感旋流风口颈部装有温感执行器,能自动感测到气流温度,并自动驱动内层叶片以改变送风角度。当夏季送风温度≤17℃时,叶片可以自动调 节到供冷模式,气流呈水平吹出;当冬季送风温度≥27℃时,叶片可以自动调节到供暖模式,气流呈垂直方向吹出。可满足冬夏季不同工况下的送风要求。温感执 行器无需人工或电源及电控设备,具有节能、环保、性能稳定、安装简便、免维护等优点。



旋流风口工作原理

工作时利用出风的旋转,将空气以螺旋状送出,产生相当高的诱导比,使送风与周围室内空气迅速混合。与传统的散流器不同,出风槽呈径向排列,风道中的送风经风 口出风槽的导向,形成沿切线方向的射流(见图1),整个风口的送风在多股射流的作用下,产生一团如台风状的涡流.涡流的中心区域形成一个负压区,诱导周围 室内空气迅速地与送风混合,整个送风气流呈稳定的水平扩散流态。它的诱导比是常规散流器的1O ~20倍

旋流风口分类及结构特点

根据其不同的使用场合及使用功能,可分为固定式旋流风口和可调式旋流风口两大类;

固定式旋流风口

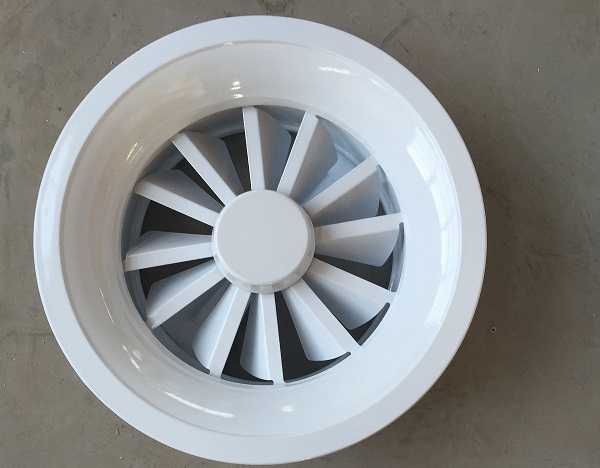

其主要结构特点是其出风槽呈径向排列。最常见的形式是如风扇叶片状的一次冲压导流板.除此之外,还有多种形式的构造,如一次冲压成型的面板;在面板上开槽再加导流片; 喉口、导流片和散流圈组成一体。


可调式旋流风口

其送风角度可以通过改变导流片的问距和方向加以调节。适用于制冷和供热两种工况同时兼顾且安装高度大于3.8m的场合。在冬季工况下送风深度最高可达20m。

旋流风口的产品材质选用

1、旋流风口选用主要控制参数风口型式、材质、规格、出口风速、全压损失和气流射程等。

2、旋流风口的材质主要有钢制和铝合金两类。

3、选型要点

1) 根据工程特点、所需气流组织类型、调节性能和送风方式等,选择相应的风口类型。

2) 根据需要风量[送风或排(回)风],在风口颈部(或风口进出口断面处)允许的风速范围内,确定所需风口的尺寸。

3) 校核所选择风口的主要技术性能,如射程、压力损失、噪声指标以及工作区域内的风速与温差。

4) 确定所选风口的布置安装方式以及与风道的连接方式。
