大型车库通风排烟系统设计案例实操(2017版)

文章来源:鑫佳通 作者:排烟系统小编 发布时间:2017-09-16 09:20:03 浏览次数:1441
[导读]:1、建筑图纸三看原则(即拿到建筑图纸怎么处理,怎么结合本专业向建筑专业提资料,与给排水专业、电气专业配合)向建筑专业提资料主要包括:机房大小、位置,墙上开洞等等。向给排水电气专业提资料:主要是把风管的走向及风管大小向其他专业提供,让其他专业的管线尽量避开风管,以免后期管道综合时出现二次移动位置。向结

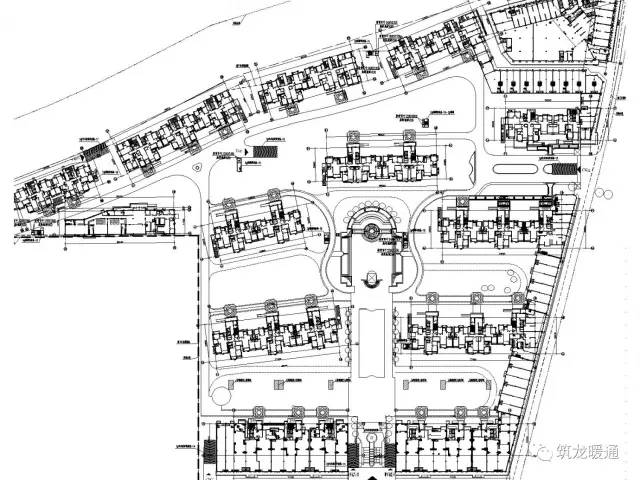

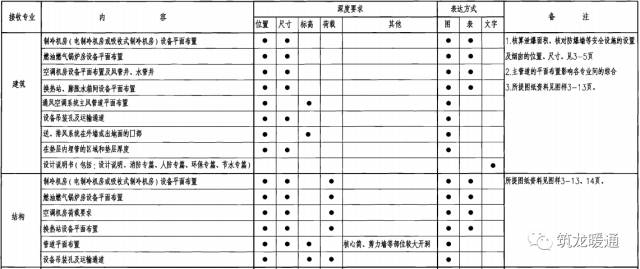

1、建筑图纸三看原则(即拿到建筑图纸怎么处理,怎么结合本专业向建筑专业提资料,与给排水专业、电气专业配合)


向建筑专业提资料主要包括:机房大小、位置,墙上开洞等等。

向给排水电气专业提资料:主要是把风管的走向及风管大小向其他专业提供,让其他专业的管线尽量避开风管,以免后期管道综合时出现二次移动位置。

向结构专业提资料:主要是结构专业的梁高是否满足设备专业净高要求,结构专业满足设备负荷要求。

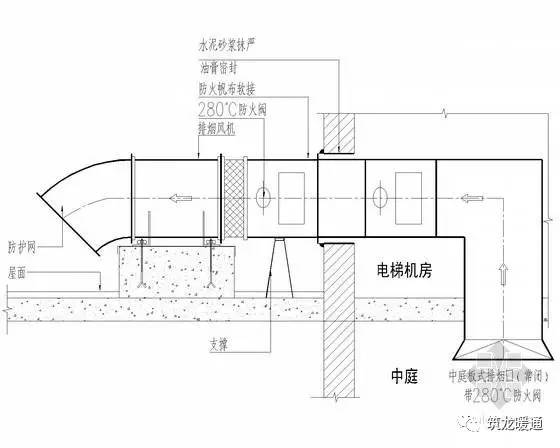

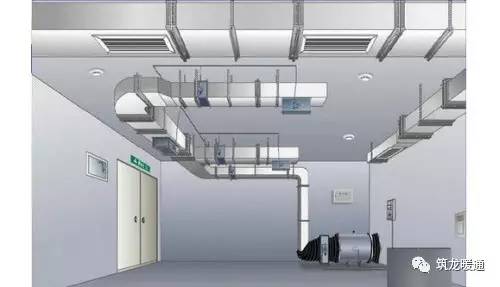

2、排烟机房大小确定:


排烟机房大小及尺寸都是有规律可循的,且机房尺寸根据风机形式及风机大小而定,本节课就是讲解风机怎么快速确定机房尺寸,怎么根据风机尺寸确定机房大小。



3、排烟机房位置的确定


排烟机房位置直接影响排烟系统走向,且直接影响车库内部车位个数按照一个车位10万元考虑,尽量省掉占据车位个数以提高经济性,机房位置的确定原则在本节中讲的非常细致,根据实际项目分析各个位置,以确定最终最有利最经济的位置。



4、排烟兼排风风机的选择与大小总结


排烟风机大小是根据排烟与排风量较大者选择的,但是排烟与排风怎么匹配是设计的要点,因此防烟分区的划分及车库层高是影响风机大小的因素。

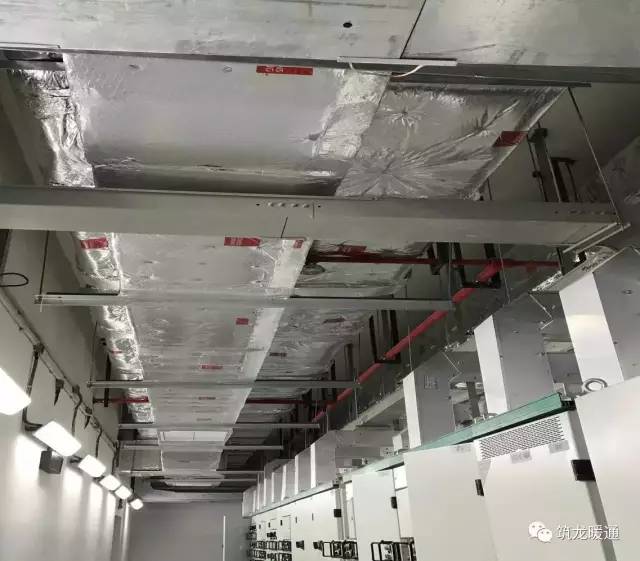

5、车库结构梁高,车库变配电所高度确定


车库的梁高及层高和梁的形式是影响设备专业高度的主要因素,因此分析车库结构高度是暖通及其他专业的重点所在。本章节详细介绍结构梁的形式及梁高确定;变配电所高度也是影响暖通排风的主要因素也是对暖通影响较大的。



6、风管高度确定


风管高度的多少直接影响车库净高的重要因素之一,但是风管高度确定又受制于结构梁高及建筑层高则怎么确定是本章重点。

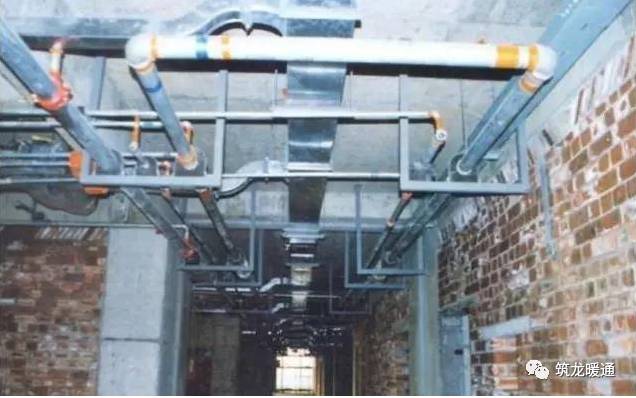

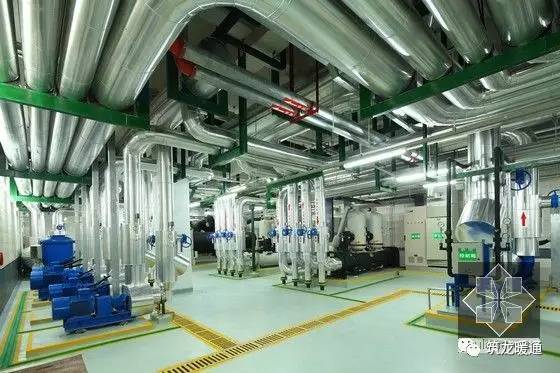

7、风管与桥架 水管道避让问题


风管是影响水管道及桥架走向的主要原因,因此在设计风管之前要与电气、给排水专业提前沟通,提前交流,把设计意图提前告诉其他专业,是解决避让问题的最根本所在。

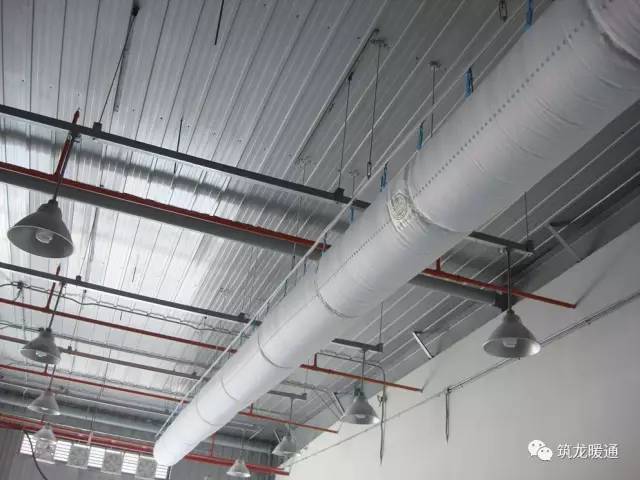

8、风管布置原则


风管布置在车位上正中间是影响灯具布置,布置在车道上右有一种压地感因此很多业主不允许布置在车道上,即使条件有限如果布置在中间不影响其他专业如果贴一侧布置影响电气应急灯布置,因此风管布置原则要了解各个专业的设计要求来做,因此本章节讲解风管布置原则及具体在车道上怎么布置,布置在车位上又是怎么布置等等。



9、系统绘制


系统绘制就是手把手教大家怎么绘制风管,定位怎么定,标高怎么表示等等,属于设计的基本要求。


10、排风兼排烟系统水力计算


排烟与排风系统合用时如果按照排烟系统计算水利则排风系统风速严重超过规范推荐值,因此排风与排烟系统合用时按照排风系统计算且排烟系统校核,水力计算是设计人员不重视且不计算以估算为主的设计,这里净高大家一定要计算总结经验(即一个弯头,一个变径,一个三通多大阻力记住后以后根据风速换算就可以)然后很快计算出来,这个是水力计算的核心,同时也让大家总结机房内部能损耗多少风压,风管侧能损失多少风压,竖井及百叶处能损失多少风压,这些都是让大家总结设计经验的一个过程。以后看到类似的项目直接口算就可以比较准确的计算出来。
