消防正压送风口接线图以及安装规范是什么?

文章来源:鑫佳通 作者:正压送风口小编 发布时间:2018-01-15 16:40:19 浏览次数:3963
[导读]:随着风机行业的不断发展,正压送风口需求当然也在不断增加,其中应用最多的当属正压送风口,当发生火灾时,其内部的电机会打开正压送风口,对送风竖井进行加压送风,楼梯的前室通过正压送风口会源源不断的对前室进行送风,保证烟气不会再这个区域蔓延,而给人逃生的空间。当温度高于280°C时人已无逃生可能性,其内部熔断器会熔断,正压送风口将会自动关闭,防止火势蔓延。消防正压送风口作用这么大,消防正压送风口怎么​接线以及安装规范​显得非常重要。下面小编为您详细介绍。

随着风机行业的不断发展,正压送风口需求当然也在不断增加,其中应用最多的当属正压送风口,当发生火灾时,其内部的电机会打开正压送风口,温感烟感或者是手动火灾报警会开启,塔楼顶正压风机自动打开,对送风竖井进行加压送风,楼梯的前室通过正压送风口会源源不断的对前室进行送风,使前室维持正压,保证烟气不会再这个区域蔓延,而给人逃生的空间。当温度高于280°C时人已无逃生可能性,其内部熔断器会熔断,正压送风口将会自动关闭,防止火势蔓延。

既然消防正压送风口作用这么大,消防正压送风口怎么接线以及安装规范显得非常重要。下面小编为您详细介绍。

消防正压送风口接线图

1、消防联动控制器的电压控制输出应采用直流 24V,其电源容量应满足受控消防设备同时启动且维持工作的控制容量要求,当供电线路压降超过 5%时(实测22.8V),其直流 24V 电源应由现场提供。

2、正压送风口需要3组线,模块一组24输出和一组反馈,还有一组直启风机线,就是手动开启送风口要启风机。

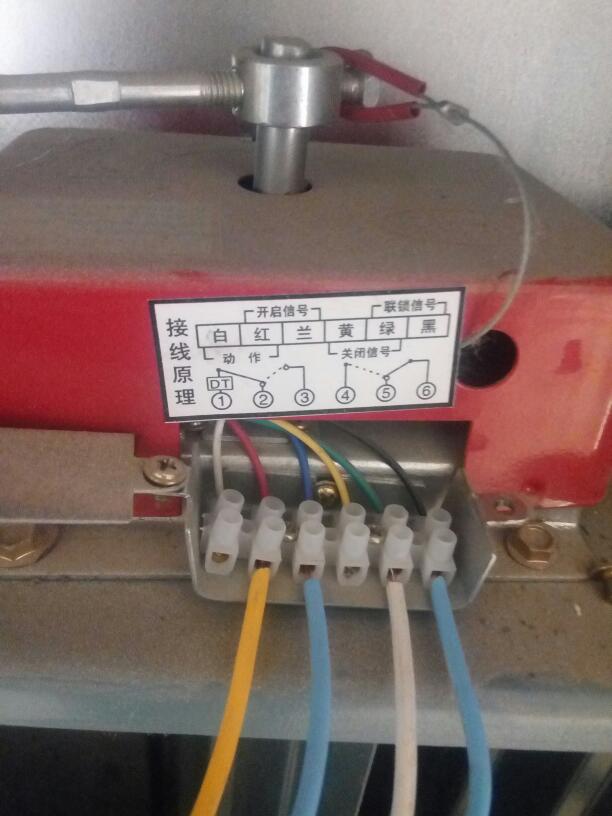

3、1/2接DC24V,2/3接风阀开启反馈信号,4/5接风阀关闭反馈信号,5/6接风机连锁接线端子。

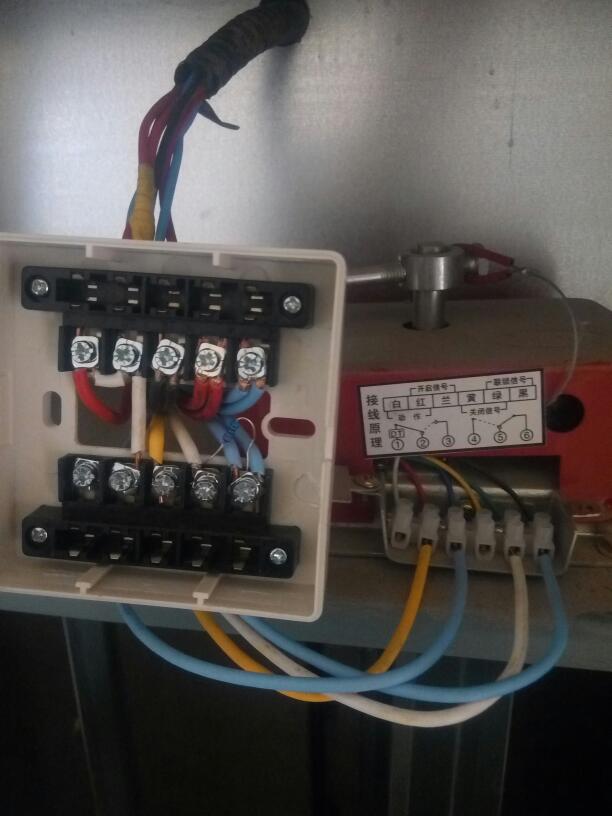

正压送风口接线图


正压送风口安装规范

正压送风口火灾发生时,烟感探头发出火警信号,控制中心通DC24V电给排烟口上控制机构,使排烟口迅速打开进行排烟,也可远控手动打开,远控手动复位。

送风口设置应符合下列要求:

1、楼梯间宜每隔2~3层设一个常开式百叶送风口;合用一个井道的剪刀楼梯应每层设一个常开式百叶送风口;

2、前室应每层设一个常闭式加压送风口,火灾时由消防控制中心联动开启火灾层的送风口。当前室采用带启闭信号的常闭防火门时,可设常开式加压送风口;

3、送风口的风速不宜大于7m/s;

4、送风口不宜设置在被门挡住的部位;

5、只在前室设机械加压送风时,宜采用顶送式送风口或采用空气幕形式。

6、正压送风口外表装饰面要求平整、扩散环分布应匀称、颜色一致、无明显的压痕和划伤现象。安装前一定要仔细检查风口的机械性能。

7、选用的导流片是一种可调或可拆卸的产品,正压送风口要求调节拆卸方便、可靠,定位后无松动现象。在施工时一定呀注意以上安装要点,只有做到正确安装,其性能才能充分的发挥出来。

总结

以上是消防正压送风口接线图以及安装规范的详细介绍,若您希望获得进一步的了解,如正压送风口安装视频、正压送风口接线实物图、正压送风口生产厂家等更多信息,欢迎您随时联络我们,诚邀为您提供最满意的服务!
