风口风阀国家标准规范是什么?风口风阀设计注意事项介绍

文章来源:鑫佳通 作者:风口风阀小编 发布时间:2018-02-08 16:05:12 浏览次数:1859
[导读]:风口就是风管的末端出风的产品,风阀就是调节风量大小,风阀主要的是能够平衡风量,否则风口有的有风,有的风口没风或者风很小。风口风阀一般是同时存在,风口的风量是与风管的阻力成反比的,所以一般风口的风量调节一般是通过风阀来改变每个支管的风阻的,如果风管中没有安装风阀,就只有在出风口进行遮挡来改变风量。每个风口风阀厂家在执行国家标准是生产的产品都会不一样。 风口风阀的选购建议选购知名度比较高的一些厂家的产品。

风口风阀使用在暖通空调系统中比较常见,风口就是风管的末端出风的产品,风阀就是调节风量大小,风阀主要的是能够平衡风量,否则风口有的有风,有的风口没风或者风很小。

风口分类

按用途分类:

A、出风口;B、进风口。

按型式分类:

A、百叶风口:外形有方形、矩形、圆形;叶片有单层、双层等。

B、散流器:有圆形、方形、矩形、圆盘形等。

C、喷口:有圆形、矩形、球形等。

D、条缝型风口:有单条缝和多条缝等。

E、旋流风口。

F、孔板风口(包括网板风口)。

G、专用风口:如椅子风口、灯具风口、 孔风口、格栅风口等。

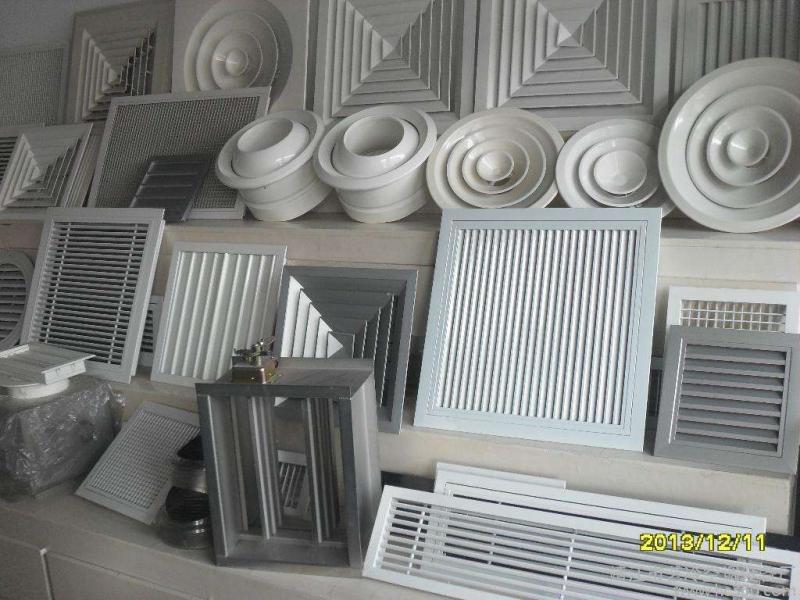

风口种类

风阀的分类

1、对开式密闭多叶调节阀可分手动和电动两种类型,因采用对开叶片,气流较均匀,并可手动连杆带动叶片转动,调整通过气流的流量,同时还可完全关闭使气流无法通过。

因其叶片边缘嵌有密封胶条,在关闭时可保证其严密性,具有阻力小,漏风量小等优点。

多叶调节阀多安装在主风道和分支风道上,电动多叶调节阀,是在调节阀驱动主轴上安装一电动执行器,接通电源,调整其执行器指针位置,使其可顺时针和反时针方向旋转,并带动主轴上连接的阀叶开启和关闭。

当按下执行器上的手动卸载按钮,手动调节阀叶也可由全关至全开的位置。

带电动执行器的多叶调节阀多安装在精密机房空调配套的新风机进风口处,电源线路与机组内风机的电机连锁,即当机组风机停运后其新风管道阀也同时处于关闭状态。

在冬季使用时会避免因新风机停机后冷空气进入机组冻结换热器内水,同时还可因建筑物内发生火灾后,消防自控装置自动切断风机电源后,防止室外空气进人风道内而加大火势。

多叶调节阀规格很多,一般安装在风道上,与风道断面尺寸相同。

在使用手动多叶调节阀,需调整风量时,将其叶片调整开启一定角度后,应用锁紧螺母将其固定。

电动执行器宜选用体积小、扭矩大、控制精度高、可靠性高、安装方便的产品。

2、蝶阀蝶阀构造简单、操作方便,起着开启关闭或调节风量的作用,但开启阻力较多叶调节阀大,一般多安装在进入精密机房空调的支风道上。

根据结构形式蝶阀有拉链式和手柄式两种类型。

3、三通调节阀三通调节阀主要用于矩形直通三通管或裤叉管处使用,可调节支管道的风量,三通调节阀有手柄式和拉杆式两种类型。

4、插板阀插板阀多用于离心式风机出口处作为风机启动用,又称插板启动阀,因开启阻力大,很少用在通风空调管道上。

风阀种类

风阀国家执行标准

《建筑通风和排烟系统用防火阀》GB15930-2007 《风阀选用与安装》图集07K120 风阀开启关闭灵活,无卡阀现象。  防火阀厚度不小于32cm,对开多叶调节阀厚度不小于22cm。 焊点打磨平滑。


风口国家执行标准

《风口选用与安装》图集10K121 技术要求:

1、风口外表面不得有明显划伤,压痕和花斑,颜色应一致,焊点应光滑,外观光洁美观;

2、风口转动,调节部分应灵活、可靠,定位后无松动现象;

3、风口尺寸允许偏差、对角线允许偏差和风口平面度偏差按GB50243执行;

4、 铝合金双层百叶风口(带人字阀)外框和内芯采用优质铝合金型材制作,并经本色阳极化处理,阳极化膜坚实耐腐蚀,人字闸采用优质铝型材制造,为对开对合式风口风量调节阀,要求开、合同步同位。

5、人字阀为对开对合式风口风量调节阀,要求开、合同步同位。叶片由优质铝合金或不锈钢制作。

6、风口过滤器的过滤材料为铝合金网,外层过滤网为粗滤网,内层过滤网为细薄滤网,外框用0.6~0.7mm铝合金板制造,要求过滤器在v=2.5m/s条件下,初阻力<10Pa,终阻力<20Pa,容尘量800g/m2。

7、 铝合金双层格栅风口(带调节阀),环境温度35℃,排风温度>46℃,满足250℃/1h的耐温要求,耐锈蚀,调节阀可分为两块调节,调螺栓对称安装,借助调节螺栓改变风口净面积。


风口风阀的设置设计注意事项

1、送、排风口的距离要适当

排风口与送风口至少保持3米的距离以防气流短路

2、选用合适的风阀

从原则上讲,系统风压平衡的误差在10%-15%以内,可以不设调节阀,但实际上仅靠调风管尺寸来调风压是很困难的,所以,要设风量调节阀进行调节。

①、风管分支处应设风量调节阀。在三通分支处可设三通调节阀,或在分支处设调节阀。

②、明显不利的环路可以不设调节阀,以减少阻力损失。

③、在需防火阀处可用防火调节阀替代调节阀

④、送风口处的百叶风口宜用带调节阀的送风口,要求不高的可采用双层百叶风口,用调节风口角度调节风量。

⑤、新风进口处宜装设可严密开关的风阀,严寒地区应装设保温风阀,有自动控制时,应采用电动风阀。

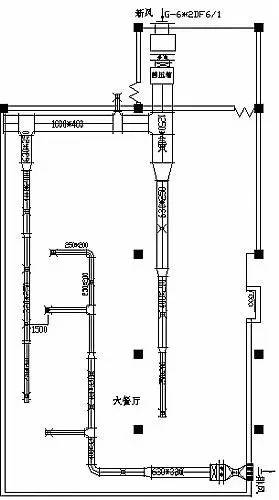

3、风管的布置

①、要尽量减少局部阻力,即减少弯管、三通、变径的数量

②、弯管的中心曲率半径不要小于其风管直径或边长,一般可用1.25倍直径或边长  ③为便于风管系统的调节,在干管分支点前后,应预留测压孔。测压孔距前面的局部管件的距离应大于5b(b为矩形风管的长边或圆形风管的直径),距后面的局部管件的距离应不小于2b。通风机出口处气流较稳定的管段上宜应预留测压孔。

4、新风进口位置

①、进风口宜设在室外空气比较洁净的地方,保证空气质量

②、宜设在北墙上,避免设在屋顶和西墙上,并宜设在建筑物的背阴处这样可以使夏季吸入的室外空气温度低一些

③、进风口底部距室外地面不宜小于两米,当进风口布置在绿化地带时,则不宜小于一米

④、应尽量布置在排风口的上风侧,且低于排风口,并尽量保持不小于10米的间距

5、新风口的要求

①、宜采用固定百叶窗

②、多雨地区宜采用防水百叶窗以防雨水进入

③、为防止鸟类进入,百叶窗内宜设金属网

6、排风管的新做法

类似酒店客房的排风系统设计可如下考虑:利用排气扇将室内风排到走廊的吊顶内,在走廊设排风管排风,为有效利用余热,排风机可设置于卫生间。

总结

风口风阀一般是同时存在,风口的风量是与风管的阻力成反比的,所以一般风口的风量调节一般是通过风阀来改变每个支管的风阻的,如果风管中没有安装风阀,就只有在出风口进行遮挡来改变风量。每个风口风阀厂家在执行国家标准是生产的产品都会不一样。风口风阀的选购建议选购知名度比较高的一些厂家的产品。我公司生产各类风口风阀均获得国家检测中心检测报告证书,质优价廉,欢迎来电咨询。
