通风管道消声器技术原理是什么?消声器介绍

文章来源:鑫佳通 作者:消声器小编 发布时间:2018-04-18 10:15:55 浏览次数:3257
[导读]:通风管道消声器是对中、高频宽带特性有较好效果的阻性吸音降噪原理,对低、中频和脉动特性时有良好效果的抗性消声降音原理以及微穿孔消声器和阻抗复合式消声器。消声器是利用声的吸收、反射、干涉等原理,降低通风与空调系统中气流噪声的装置。根据消声原理的不同可以分为阻性、抗性、共振型和复合型等。

通风管道消声器是对中、高频宽带特性有较好效果的阻性吸音降噪原理,对低、中频和脉动特性时有良好效果的抗性消声降音原理以及微穿孔消声器和阻抗复合式消声器。消声器是利用声的吸收、反射、干涉等原理,降低通风与空调系统中气流噪声的装置。根据消声原理的不同可以分为阻性、抗性、共振型和复合型等。

通风管道消声器

消声器种类

一、阻性消声器

阻性消声器利用吸声材料的吸声作用而消声的。其构造是把吸声材料固定在气流流动的管道内壁,或按一定方式排列在管道或壳体内构成阻性消声器,吸声材料能够把入射在其上的声能部分地吸收掉。声能之所以能被吸收,是由于吸声材料的多孔性和松散性。当声波进入孔隙,引起孔隙中的空气和材料产生微小的振动,由于摩擦和粘滞阻力。使相当一部分声能化为热能而被吸收掉。

它对于高频和中频噪声效果较好,但对低频噪声消声性能较差。

1、管式消声器

管式消声器是一种最简单的消声器,它仅在管壁内周贴上一层吸声材料,故又称“管衬”。特点是制作方便,阻力小,但只适用于较小的风道,直径一般不大于400mm风管。管式消声器仅对中、高频率吸声有一定的消声作用。对低频性能很差。

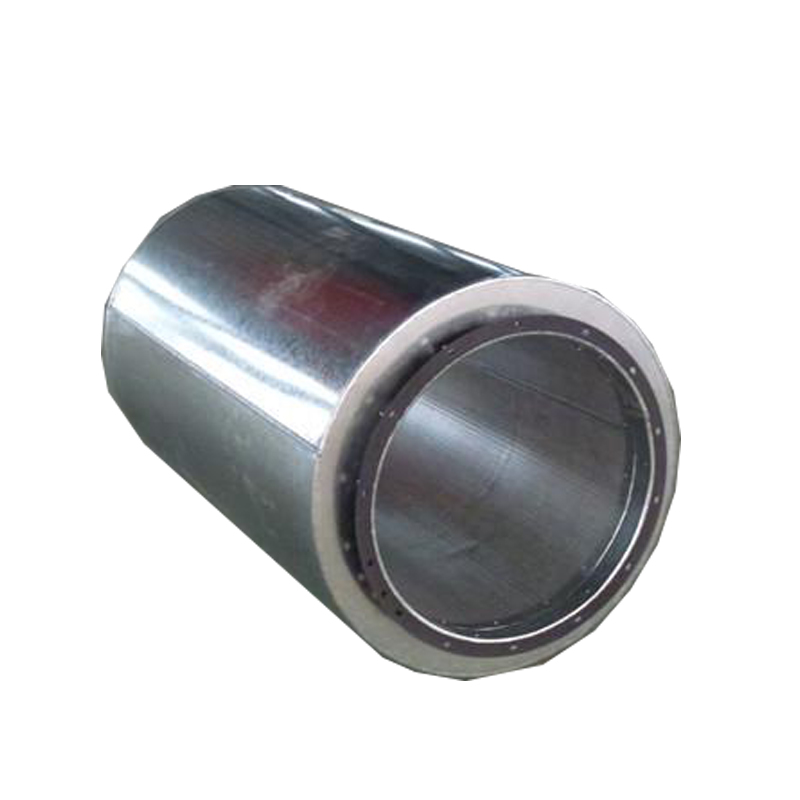

管式消声器

2、片式和格式消声器

管式消声器对低频性能很差,对中、高额率噪声又易直通,并且当管道段面积较大时,会影响对高频噪声的消声效果,这是由于高频声波(波长短)在管内以窄束传播,当管道面积较大时,声波与管壁吸声材料接触减少,从而使高频声的消声量减少,因此对断面较大的风管可将断面分成几个格子,这就是片式及格式消声器。片式消声器应用广泛,构造简单,格式消声器要保证有效断面积不小于风道断面,因而体积较大,每格的尺寸宜控制在200mm×200mm左右。片式消声器的片间距一般在100~200mm的范围内,片间距增大时,消声量会相应地下降。

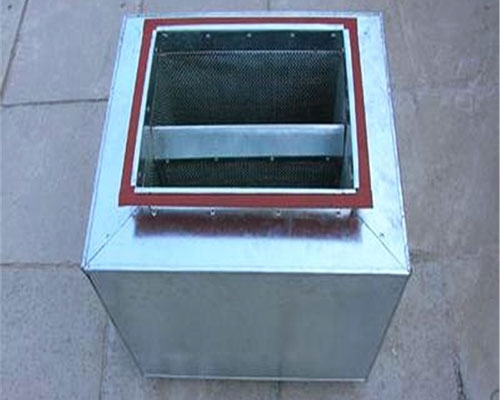

片式和格式消声器

二、共振型消声器

吸声材料通常对低频噪声的吸收能力很低,单靠增加吸声材料的厚度来提高吸声效果并不经济,为了改善低频噪声的吸声效果,通常采用共振型消声器。共振型消声器的形式是利用管道开孔与共振腔相连接,利用小孔处的空气柱和空腔内的空气构成了弹性共振系统,当外界噪声频率和此共振系统的固有频率相同时,小孔中的空气柱发生共振并与孔壁发生剧烈摩擦,摩擦可以消耗声能,从而达到消声的目的。

共振型消声器

通风管道消声器技术原理

   根据对工业用各类风机运行现场噪声源进行实际测试所取得的频谱特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声体及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。另,风机的噪声源在最大噪声级时,其频谱值往往不止一种,而对不同频谱带,对其消声量要求也不相同。

 为此风机通风管道消声器及鼓引风机消声器均为阻抗声流型,采用了对高、中频噪声起吸音消声作用的阻式结构及对中、低频噪声起消声降音作用的抗式结构,同时在阻式通道中采用了高频及低频两种吸音消声区,用以最大限度的增宽消声频带,以实现良好的消声降噪效果。

通风管道消声器技术原理

通风管道消声器用途及产品特点

 风机是一种通用机械设备,其使用范围很广,电力、矿山、机械、冶金、化工等各行业的销售均离不开风机。风机在运转中产生的噪声常常成为影响工人健康和干扰环境的祸源。特别是邻近生活区的风机,其进风口和出风口所辐射的空气动力性噪声,更是污染环境的主要因素,形成公害,是近年来我国工业部门治理噪声污染的主要对象之一。

 通风管道消声器用途就是用于通风管道风机降噪。本厂根据对发电厂各类风机运行现场噪声源进行实际测试所取得的濒特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。我们知道,风机的噪声源在最大噪声级时,其频谱值往往不止一种,而对不同频谱带,对其消声量要求也不相同。为此本产品采用了对高、中频噪声起消声作用的阻式结构及对中、低频噪声起消声作用的抗式结构,同时在阻式通道中采用了高频及低频两种消声区,用以最大限度的增宽消声频带,以实现良好的消声效果。


总结

通风管道消声器、排气管道消声器以及鼓引风机消声器的形式均采用对中、高频宽带特性有较好效果的阻性吸音降噪原理,对低、中频和脉动特性时有良好效果的抗性消声降音原理以及微穿孔消声器和阻抗复合式消声器。阻性消声器是一种吸收型消声器,根据气流通道结构的不同,一般分为直管式、片式、折板式、蜂窝式、声流式、迷宫式和弯头式等。阻性消声器是利用声波在多孔性吸声材料传播时,受摩擦和粘滞阻力,将声能转化为热能耗散掉,从而达到消声降音的目的。它是所有消声器中应用最为广泛的一类消声器。抗性消声器它与阻性消声器消声降噪原理不同,它不能直接吸收声能,而是利用管道上突变的界面或旁接共振腔,使沿管道传播的某些频率声波,在突变的界面处发生反射、干涉等现象,从而达到消声降音的目的。分为扩张室式消声器及共振式消声器。因在实际噪声控制工程中,噪声以宽频带居多,通常将阻性吸音降噪声及抗性消声降音结构组合起来,以控制高强度的宽频带噪声.
