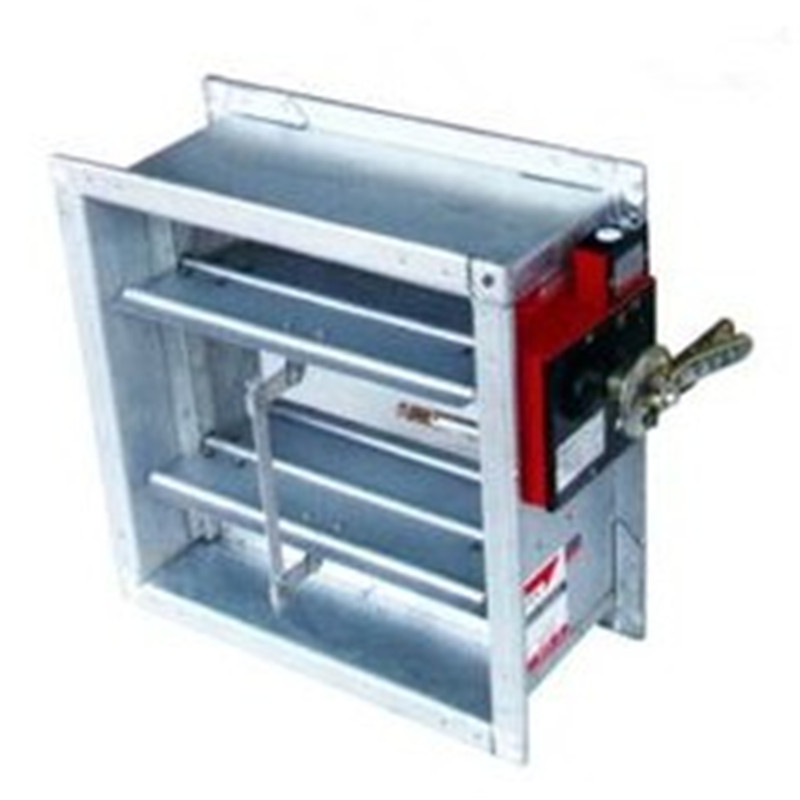

电动排烟防火阀作用是什么?电动排烟防火阀工作原理及结构介绍

文章来源:鑫佳通 作者:电动排烟防火阀小编 发布时间:2018-06-23 18:05:00 浏览次数:2770
[导读]:电动排烟防火阀首要应用于机械排烟体系中,是280摄氏度防火阀,平常为常闭,火灾发作时受火灾主动报警联动信号主动敞开,一起具有手动执行机构,可手动敞开,也可在消防操控中心远程敞开(即联动操控、手动操控、主动操控三种方法),通常装置于排烟口、风管穿越防火、防烟分区分隔处和排烟机房风管穿墙处,当风管中烟气温度到达280度时封闭。

电动排烟防火阀首要应用于机械排烟体系中,是280摄氏度防火阀,平常为常闭,火灾发作时受火灾主动报警联动信号主动敞开,一起具有手动执行机构,可手动敞开,也可在消防操控中心远程敞开(即联动操控、手动操控、主动操控三种方法),通常装置于排烟口、风管穿越防火、防烟分区分隔处和排烟机房风管穿墙处,当风管中烟气温度到达280度时封闭。

电动排烟防火阀作用:

1、隔烟阻火作用

   在送风系统中,送风机送出的风必须通过主干管分配到支管中;在排烟系统中,烟气由支管到主干管后,进入排烟风机排出。

2、调节作用

   在通风、空调系统管路设计中,虽经计算,但在实际工程的运行工况如果有变,则需要通过防火阀阀门对系统各部分的风量进行调节,进行系统调试,将阀门的开度固定下来,合理分配,以满足设计要求。

3、启动空载作用

   通风空调和排烟系统中所有离心风机和消防专用排烟轴流风机,在安装调试时,为了安全起见,使电机的启动电流最小,一般是空载启动,通过阀门临时截断管路来实现。

电动排烟防火阀的优点:

1、漏风量低,气密功能好.

2、电动敞开消耗电流小.

3、防腐功能强,使用寿命长。

4、执行机构驱动灵敏。反馈、联锁信号精确

电动排烟防火阀工作原理

  在电动排烟防火阀送风系统中,送风机送出的风必须通过主干管分配到支管中;在排烟系统中,烟气由支管到主干管后,进入排烟风机排出。当建筑物内发生火灾时,在通风、空调系统中,为了防止火势通过送风系统蔓延,当送风系统中气体温度达到70℃时,电动排烟防火阀机构上熔断器动作,阀门亦迅速关阀,切断烟气与火势沿风管蔓延的通路。同样,在排烟系统中,发生火灾时,排烟阀开启,进行排烟,为了截断高温烟气在排烟管路中流动,防止火势蔓延到另一防火分区,当排出的烟气温度达到280℃时,排烟防火阀、排烟口上熔断器动作,阀门必须自动关闭,阻止排烟。由此可见,防火阀、排烟阀做到了该通则通,该断则断的隔烟阻火作用。

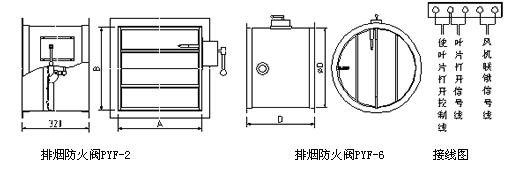

电动排烟防火阀结构组成

名称 规 格
法兰规格 阀门长边 法兰宽
≤630 25
613-1250 30
1251-2000 40
2500以上 40
易熔片 动作温度70℃、280℃阀门关闭
阀体 2.0~3mm钢板
叶片 1.5~2mm钢板
叶片轴 直径10~12mm圆钢镀锌
轴套 黄铜
阀门局部阻力系数 阀门叶片全闭时1.90(包含试验装置管道引起的压力损失)
检查口尺寸 大阀门为直径 118 小阀门直径50
表面防蚀 阀内、外表面喷防锈漆
自动、手动关闭操作装置 额定电压 DC24V±10%
额定电流 0.5A
微动开关 AC380V3A
动作转矩 10-70KG/CM
动作方式 自动、手动关闭
复位方式 手动复动位开启

总结

电动排烟防火阀在通风行业中占用非常重要的作用,一般我们把它用在通风、空调系统的送、回风管路上,平时呈开启状态,当火灾一旦发生,管道内气体温度达到70℃时即自行关闭,并在一定时间内能满足耐火稳定性和耐火完整性要求,起隔烟阻火作用。在通风、空调系统管路设计中,虽经计算,但在实际工程的运行工况如果有变,则需要通过电动排烟防火阀阀门对系统各部分的风量进行调节,进行系统调试,将阀门的开度固定下来,合理分配,以满足设计要求。
