各类型通风空调风口归类总结

文章来源:鑫佳通 作者:通风风口小编 发布时间:2017-03-17 08:55:06 浏览次数:568
[导读]:常用风口分类材质常用途特点优缺点百叶风口单层百叶风口风口一般由铝合金、不锈钢、钢等制作而成送、回风、排风

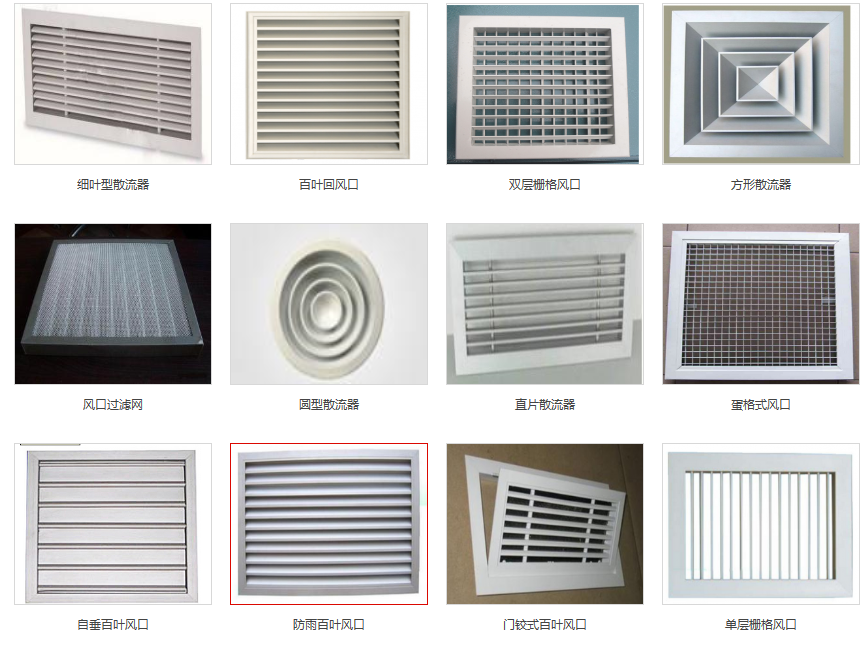

常用风口 分类 材质 常用途 特点 优缺点
百叶风口 单层百叶风口 风口一般由铝合金、不锈钢、钢等制作而成 送、回风、排风 1、双层可调叶片,可得到不同的送风距离和不同扩散角 2、可作为送风口  3、可选铝质或铁质制作 4、可与调节阀配合使用 单层百叶风口的风口气流调节方向是一维的,不是水平左右就是垂直上下这两个方向之一,但双层百叶风口的风口气流调节方向是二维的,具有水平左右和垂直上下两个方向。
双层百叶风口 侧送风 1、单层可调叶片,可得到不同的送风距离和不同扩散角 2、可作为送风口及回风口  3、可选铝质或铁质制作 4、为送风口时分别与调节阀配合使用  5、为回风口时可制成可开结构、与滤网配合使用
连动百叶风口 送风 百叶风口的叶片角度可以在0 ~90 范围内调节,以得到不同的送风距离和扩散角。 当风口的一边大于500mm时,可将两个风口并列安装
固定斜百叶风口 送风 风口由固定百叶组成,叶片斜角为24°,根据不同的使用场所可采用单向或双向斜送风两种形式,可配对开多叶调节阀。(暖通南社)
地面固定斜百叶风口 下送风 风口由固定百叶组成,叶片轴直径大于5MM,百叶与外框型材刚性应满足地板送风荷载要求。风口为斜向送风,叶片斜度为11.3°,有单向及双向斜送风两种形式。
散流器 方形散流器 铝合金、不锈钢等 顶送风 方、矩形散流器按送风方向分为单面、两面、三面和四面送风等多种形式,常用四面送风。气流为平送贴附流型,可与对开多叶调节阀配合使用,调节风量。
圆形散流器 铝合金、不锈钢等 顶送风 圆形散流器的扩散圈由多层锥面组成,平送流型,在颈部可装半开或双开板式调节阀,调节风量。(暖通南社)
圆盘形散流器 铝合金、不锈钢等 顶送风 其圆盘呈倒蘑菇型,并伸出吊顶表面,拆装方便。圆盘挂在上面一档时,呈下流送型,挂在下面一档时呈平送贴附流型
自力式变流型散流器 铝合金、不锈钢等 顶送风 其原理为将热动元件安装在圆形或方形散流器内,通过感受空调系统送风温度的高低来调节叶片角度,改变送风气流的流型。
喷口 球形可调喷口 铝合金、不锈钢等 大空间,远程送风 手动调节球形喷口由沿轴向逐渐缩小的圆弧形喷口和装饰圈、球形壳体三部分组成。电动或气动调节球形喷口由喷口、装饰圈、球形壳体和执行器四部分组成,送风口和装饰圈多为铝材质。喷口上下调节的范围上下30°
筒形喷口 铝合金、不锈钢等 大空间,远程送风 筒形喷口由喷口和装饰板两部分组成,可独立或成组安装常安装于风管和静压箱侧壁,喷筒安装圈可以360°旋转,喷筒可以上下30°任意调节。(暖通南社)
旋流风口 可调叶片旋流风口 铝合金、不锈钢等 大空间,顶送风 其由固定叶片、可调叶片、散流圈组成,叶片在不同的位置可送出横向、斜面或垂直方向的气流。其叶片可调在送风温差在-10℃——15℃范围内可获得理想的气流状态,原理为根据送风温差调节出风角度,叶片可通过手动、电动或气动装置动作。
阶梯旋流风口 铝合金、不锈钢等 下部,侧送风 其由钢板制成,由面板、支架、中心螺丝等几部分组成,面板分圆形和方形两种形式。出风面板有四个出风断面,互成90度,以产生旋转气流。(暖通南社)
条缝风口 直片条缝风口 铝合金、不锈钢等 送风、回风 风口由固定叶片组成,叶片沿平行于长边排列,每节最大连续长度可做成3m,也可把两节或多节拼接起来使用,拼缝处采用插板连接。
双槽条缝风口 铝合金、不锈钢等 顶送风 风口为双条缝型,条缝长宽比大于20,其制作长度为480-2400mm,安装时需配合静压箱。
格栅风口 侧壁格栅风口 铝合金、不锈钢等 回风 风口叶片为固定式,常用于洗漱间、卫生间的回风,电梯、管道口及检修口的装饰
可开侧壁格栅风口 铝合金、不锈钢等 回风 风口叶片为固定式,常用作客房的回风口与风机盘管配套。风口呈活门形式,与其配套使用的过滤器安装在活门上,能够方便的抽出清洗。
专用风口 防雨百叶风口 铝合金、不锈钢等 外墙进、排风口 本风口适用于外墙的进风、排风,具有防止雨水浸入的功能,可直接和风管铆接,也可固定在墙洞的木框上。
自垂百叶风口 铝合金、不锈钢等 排风、送风 本风口适用于具有正压的空调房间排气及楼梯间加压送风。通常情况下风口的百叶靠自重自然下垂,隔绝两侧的空气流动。该风口具有止回作用,当室内气压大于外界气压时,由室内向外排气,当室内气压小于外界气压时,气流不能反向流入室内。
