防排烟系统与消防联动控制

文章来源:鑫佳通 作者:小编 发布时间:2017-05-15 10:27:20 浏览次数:2581
[导读]:防排烟系统、消防报警系统及消防联动控制系统是两个相对独立且密切相关的系统。根据不同类型、功能的建筑,防排烟系统的设置形式不同,与消防报警系统的联动控制实现的方式也有所不同。一、几种典型的防排烟系统:1、通风与排烟系统分开设置。在通风、空调系统的送、回风管路上设置防火阀,平时呈开启状态,当火灾一旦发生

防排烟系统、消防报警系统及消防联动控制系统是两个相对独立且密切相关的系统。根据不同类型、功能的建筑,防排烟系统的设置形式不同,与消防报警系统的联动控制实现的方式也有所不同。

一、几种典型的防排烟系统:

1、通风与排烟系统分开设置。在通风、空调系统的送、回风管路上设置防火阀,平时呈开启状态,当火灾一旦发生,管道内气体温度达到70℃时即自行关闭。在排烟系统管道上或排烟风机的排风口处设置排烟阀,平时呈关闭状态,当火灾发生时,通过火灾报警信号手动或自动开启阀门,根据系统功能配合排烟,当管道内烟气温度达到280℃时自动关闭。

2、通风与排烟共用一套系统。在系统管道上或排风兼排烟风机的排风口处设置排烟阀,平时呈开启状态,排风兼排烟风机低速运行。一旦火灾发生时,排风兼排烟风机高速运行。

3、通风与排烟共用一套风管,分别设置通风机和排烟风机。在系统管道上设置排烟阀,在系统管道末端设置“T”风管将通风机和排烟风机与系统风管连通。通风机的送风口处设置防火阀,平时呈开启状态,当火灾一旦发生,电动关闭,风机关闭;排烟风机的排风口处排烟阀,平时呈关闭状态,当火灾一旦发生,电动开启,风机启动。(如下图所示)

二、电气联动控制原理

1通风与排烟系统分开设置

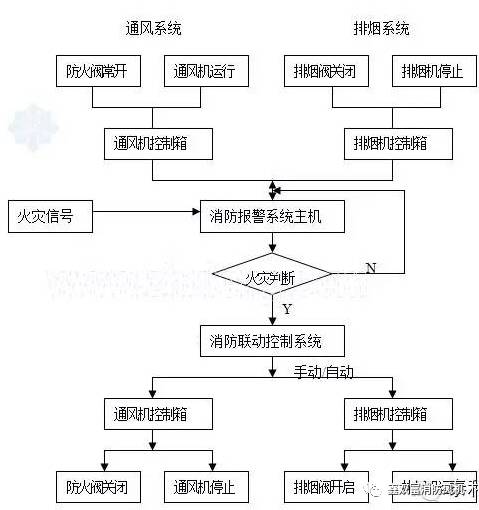

1.1控制流程:

1.2控制原理:

1.2.1平时只运行通风系统。通风系统中防火阀开启,通风机正常运行,当防火阀关闭时,通风机停止运行;排烟系统中排烟阀关闭,排烟风机不运行。

1.2.2一旦火灾发生:

1)消防报警系统火灾探测器将火灾信号传送至消防主机。

2)消防主机确认火灾后,发出信号至消防联动柜。

3)通过消防联动柜手动/自动分别发出控制信号,停止通风机,关闭防火阀,通风系统停止使用;开启防火阀,启动排烟机,排烟系统投入使用。为了确保安全,排烟机一般不通过消防联动控制系统自动关闭,而只设置手动关闭方式。

4)防火阀关闭信号,排烟阀开启信号,通风机和排烟风机运行信号反馈到消防中心。

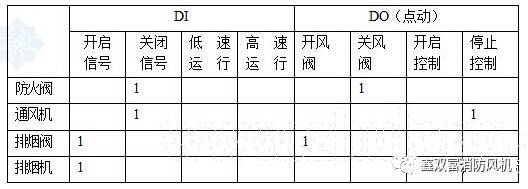

1.3消防中心监控点一览表:

2、通风与排烟共用一套系统

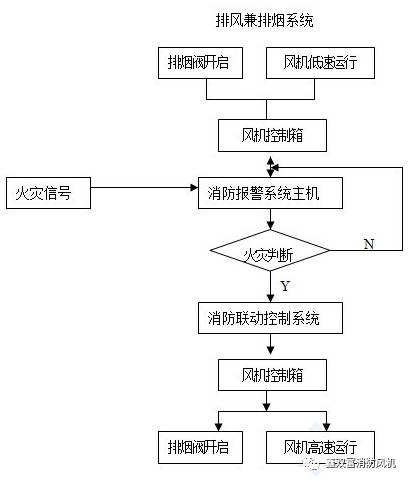

2.1控制流程:

2.2、控制原理:

排风兼排烟系统,排风与排烟的方向一致。

2.2.1该系统中排烟阀为常开状态,平时风机低速运行,完成通风功能。

2.2.2一旦火灾发生:

1)消防报警系统火灾探测器将火灾信号传送至消防主机。

2)消防主机确认火灾后,发出信号至消防联动柜。

3)通过消防联动柜手动/自动分别发出控制信号,排风兼排烟风机低速运行转为高速运行,完成排烟功能。

4)排烟阀关闭信号,排风兼排烟风机运行信号反馈到消防中心。

2.3消防中心监控点一览表:

3、通风与排烟共用一套风管,分别设置通风机和排烟风机

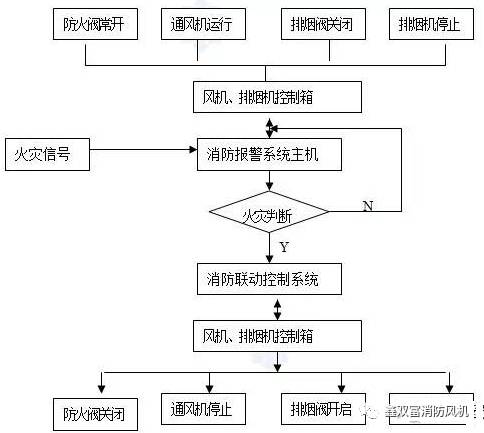

3.1、控制流程:

3.2、控制原理:

该系统通风机出风口设置防火阀,排烟机出风口设置排烟阀,风管中设置排烟阀(常开)。该系统排风与排烟的方向相反。

3.2.1平时该系统中防火阀为开启状态,通风机运行,完成通风功能。排烟阀为关闭状态,排烟机停止。

3.2.2一旦火灾发生:

1)消防报警系统火灾探测器将火灾信号传送至消防主机。

2)消防主机确认火灾后,发出信号至消防联动柜。

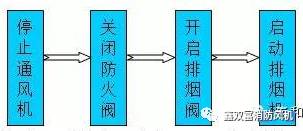

3)通过消防联动柜手动/自动分别发出控制信号至风机、排烟机控制箱,通过控制箱完成下列控制,完成排烟功能。

4)防火阀关闭信号,排烟阀开启信号,通风机和排烟风机运行信号反馈到消防中心。

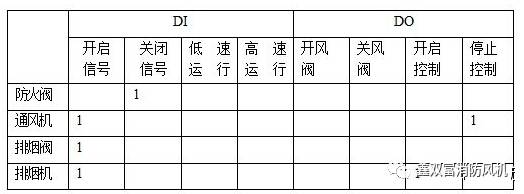

3.3消防中心监控点一览表:
