诱导风机及诱导通风系统

文章来源:鑫佳通 作者:诱导风机小编 发布时间:2017-06-20 16:29:10 浏览次数:2885
[导读]:YDF诱导风机是无风道射流诱导通风系统的一部分,它与送风机、排风机、控制设备组成整个系统。诱导风机内置超薄型高效多翼式离心风机,一般为卧式安装,三喷嘴形式,也可制成单喷嘴、双喷嘴及立式安装。具有噪声低、体积小、重量轻、吊装方便、维护简单等特点,广泛配套应用于地下停车场,体育馆、车间、仓库、商场、超市、娱乐场所等大面积场合的通风。


一、产品介绍

YDF诱导风机是无风道射流诱导通风系统的一部分,它与送风机、排风机、控制设备组成整个系统。诱导风机内置超薄型高效多翼式离心风机,一般为卧式安装,三喷嘴形式,也可制成单喷嘴、双喷嘴及立式安装。具有噪声低、体积小、重量轻、吊装方便、维护简单等特点,广泛配套应用于地下停车场,体育馆、车间、仓库、商场、超市、娱乐场所等大面积场合的通风。



二、工作原理

1、诱导通风系统由送风机、诱导风机、排风机、控制设备四部分组成。其中送风机是供新鲜空气用,诱导风机是将室内空气搅拌均匀,并将新鲜空气沿着通风路径从送风口导引至排风口,同时把废气导至排风机处,再由排风机将废气排出室内;控制设备通过感测室内废气浓度自动开启或关闭设备,废气浓度感测器一般置于排风口附近。

2、送、排风机的位置宜设于防火分区的两端。

3、室内有直接通向室外的防火分区,可不设送风机。

4、室内面积不超过2000㎡可不设置机械排烟系统。

5、排烟风管由于不再兼作排风用,故管内风速可升至12-20m/s,每个排烟口的覆盖距离可达30m,最终使得排烟风管的尺寸和密度较常规做法有大幅减少(一般可减少50%),且由于风管间距加大往往可把排烟风管布置在室内四周沿墙或其它可以不占用室内层高的位置。

6、电气及控制:在每台诱导风机边预留单相电源接线;控制方式有CO感测自控,时间编程自控、手动开关控制三种,可视室内情况选用,但任何一种控制方式最好与送、排风机连锁运转。

7、安装位置:诱导风机回风口与其障碍物的间距不少于500mm,喷嘴出风口向下15°前方无阻挡物,设备吊装高度以允许之最低高度为宜,一般取设备底部与梁底或管线底相平。

8、设备间距与接力风速:布置诱导通风系统时,设备纵向间距的大小取决于诱导接力风速的选择,设备横向间距的大小取决于每台诱导风机的喷嘴数量和角度。在理想条件下,虽然喷流的宽度会一直增至无限大。诱导风量也会增至无限大,但各点的风速会减至无限小而且在实际环境里,实验证明,在喷流中心速度大约1m/s时,实行诱导接力较适合。当然整个诱导通风系统的安排,须视各个建筑物的特殊情况而定,主要的考虑因素是空气质量的要求和成本控制,这些安排可以按设计说明精确选择决定。

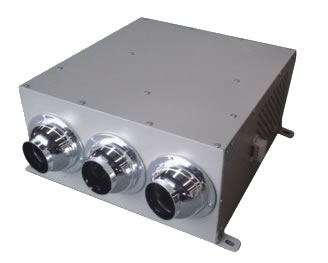

三、产品图示




四、技术特点:

(一).诱导风机:

1、叶轮:前倾多翼式离心叶轮,噪声低,效率高,采用镀锌板模具冲压成形,叶轮平衡精度高(校验达2.5级),依JB/T6445-2005进行超速试验,保证叶轮在设计转速运转时具备足够的刚度及疲劳强度;

2、壳体:采用冷轧钢板铆接成形,表面静电喷涂。矩形消音型箱体设计,降低噪声;

3、喷嘴:三喷嘴出风,气流导向准确,喷射间距远。采用铝合金软管及一次注塑成型喷嘴制成;

4、电机:单相低噪声空调电机,内置过载热保护装置,直联传动;

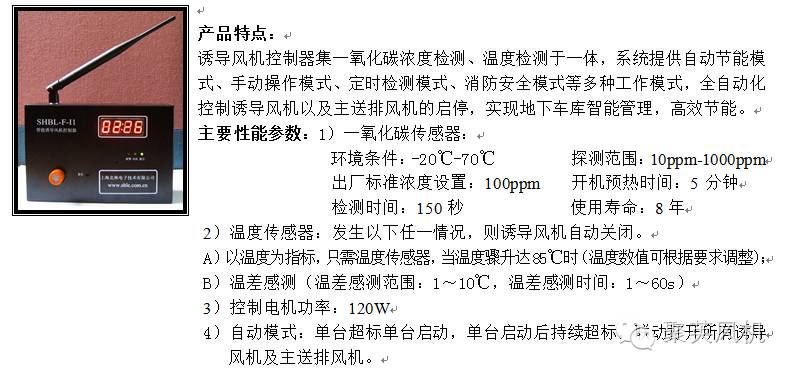

(二).智能控制系统


主要实现功能:

温度控制:发生以下任一情况,则诱导风机自动关闭。
   A)以温度为指标,只需温度传感器,当温度骤升达85℃时(温度数值可根据要求调整);
   B)温差感测(温差感测范围:1~10℃,温差感测时间:1~60s)
自动节能模式:当分控通电后,自开机起第60秒起系统将循环显示车库该点诱导风机的当前温
度以及CO浓度状态。开机预热5分钟后,分控进入自动状态,此时分控自动检测一氧化碳浓度,单台超标则单台启动诱导风机,若单台启动通风周期后检测CO浓度持续超标,系统将联动打开所有诱导风机以及主送排风机。补充新风,整个系统换气。

手动操作模式:当一氧化碳浓度不超标时,在系统复位后可以自动停机或是由人工手动停机;当风机控制器处于手动状态时,管理人员可以按照车库的当前状况通过主控来手动操作执行风机的启与停。

定时检测模式:提供6个时段定时设置功能,可根据车库实际使用流量定时开启诱导风机。
★当风机工作时,如果地下车库内发生火灾,温度骤然升高,达到85摄氏度或5分钟内温度上升
5摄氏度时,风机控制器可接收到停机信号,自动停止运行。

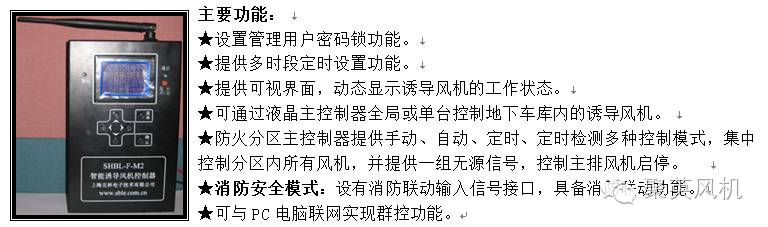

2、防火分区集中控制器:

主要性能参数:

      1)手动、自动、定时、定时自检等多种控制模式,集中控制分区内所有风机;

      2) 动态查询风机运行状态,通讯故障反馈显示;

      3)各提供一组无源触点信号,控制主送排风机启停;

      4)提供消防联动信号输入端,当干接点闭合,表示消防联动信号有效,此时,主控制器关闭分区内所有诱导风机,并通过干接点输出,关闭送风机,打开排烟机;

      5)可通过转换器与工控机联网,通过PC操作软件进行控制。


系统组成结构总框图


五、系统调试:

用户在确保正确接线后,可通电调试样机。通电后系统对诱导风机智能控制器的一氧化碳烟感进行为时5分钟的预热,5分钟后自动进入自动化检测阶段。在这5分钟内用户也可以通过主控来手动操作样机。

“多机”的全开、全关、全自动可以进行全局操作;“单机”的单开、单关、单自动可以通过用户手动输入风机编号来指定操作单台风机。全部完成接线安装后,可用各个分区内的集中控制器的全局开启命令对所有的智能诱导风机进行调试。

当风机处于全部自动化状态下,可用蚊香、香烟之类含有一氧化碳的烟雾在烟感附近加烟,用密闭容器(如一次性杯子)罩住,保持容器内的一氧化碳浓度,风机上的智能器感应到一氧化碳会红灯亮起进行报警,5分钟内连续两次超标,系统将启动单台风机(风机开启,黄灯亮起),风机启动5分钟后继续超标,系统将联动打开所有风机进行稀释通风。浓度降下后,系统自动恢复至自动化检测阶段。



六、维护及故障分析:

1、智能控制器在使用过程中应定期用细软毛刷清理控制器表面灰尘,重点是CO传感器表面的网状结构及其温度传感器表面,以保证CO传感器和温度传感器的灵敏度。清扫频率一般每半年一次,若在灰尘较大的场合可以增加到每两个月一次。

2、定期检查风机传动部件:叶轮与壳体相碰擦,会发出异常的声音和震动;支架与电机连接螺栓松动导致叶轮不平衡,轴承损坏会造成剧烈震动;叶轮与轴套连接螺栓松动或转轴变形会引起震动;

  3、随时注意风机紧固、底脚螺栓有否松动;
