YDF系列诱导风机、智能型集中控制式诱导风机
概述:
全新通风理念的诱导风机,采用射流诱导通风系统理念,由送风风机、多台诱导风机(或管道式诱导风机)和排风风机组成。主要运用理论来自空气动力学中,以少量高速喷流气体的扰流能够有效地诱导周围静止的空气,而带动空气流通。在无风管的条件下根据动量守恒定律:喷流的中心速度由出口点起逐渐减低,但是喷流宽度逐渐增加,所诱导周围的空气量也逐渐增加。根据这个原理,新风被诱导,并送到第二个安装在第一个有效射程内的风机(喷嘴),依次下去,新风被送到必要的区域,最后经排风机排到室外。并以适当的系统设计布置,实现最佳的室内气流组织,达到高效经济的通风换气效果。
传统的地下车库通风均采用在库内布置低速风管送排系统,其最大的缺点是:风管断面尺寸较大。气体往往会聚集在远离空气气流的死角处;车库净高普通较低,采用低速风管有压迫感;安装工作量大,投资较高;运行费用高。同时有的建筑由于其本身特点风管根本无法安装。诱导风机已成为欧美、日本等工业发达国家的停车场、各种仓库、体育场以及车间等大空间广泛应用的一种通风设备。该通风设备已被做为一种常规地下停车场通风方式,并将其纳入建筑设备设计规范,正在逐步推广和普及
详细信息:
一、特性及应用
诱导风机是无风道射流诱导通风系统的一部分,它与送风风机、排风风机组成整个系统。其原理是由以系统设计、适当不止的多台诱导风机喷嘴射出的定向高速气流、诱导室外的新鲜空气或经过处理的空气,在无风管的条件下将其送到所要求的区域,实现最佳的室内气流组织,以达到高效经济的通风换气效果。使用无管道射流诱导通风系统时,可省去设计、制造、安装风管及其他配套工程方面的费用,这部分费用比使用的诱导风机机组昂贵的多,而且以整个层面为通风风道,送风风机、排风风机所需要风压比使用管道时小的多,这样就可以选用大风量较低风压的风机,使所需功率降低,大幅地降低了运行成本和投资费用。当送排风机停止运转时,诱导风机仍可运转,起到局部通风换气的作用。
诱导风机内置高效率离心风机、噪声低、体积小、重量轻、吊装方便(立式、卧式安装均可)、维护简单。
YDF-Ⅰ型诱导风机一般用于无风管诱导通风系统,有卧式和立、卧式两用两种结构型式,电机采用风机专用单相电机。
YDF-Ⅱ型诱导风机为柜式箱体结构,卧式安装,皮带传动。配用三相电机,一般与螺旋圆风管、可桡曲喷嘴组合成有风管的诱导通风系统。
喷流诱导系列可设计智能系统,在诱导空间内设置空气质量传感器,用以探测一氧化碳浓度,通过控制器自动控制诱导风机的开启与停止(配置智能诱导风机),以实现自动化控制。
二、诱导通风系统与传统的风管式通风系统相比具有优点:
1、系统规划设计简单,设计变动弹性大,修改容易,布置灵活,喷射方向可随时随地调节;
2、安装简便,施工简单,可安装在有针对性的位置,消除死角。
3、维护简单方便,单机维护,不影响整个系统的运行;
4、换气质量高,诱导系统使用整个空间空气完全流通,不留死角,提高了空气品质;
5、风机由优质冷轧平板(超硬铝合金框架)制成,外表喷塑,整机美观大方,与空间装饰的协调性好。
6、电机采用免维修护风机专用电机,内置高效离心风机,噪声低,叶轮经高精度动平衡校验,振动小。
三、性能参数及外形尺寸表
诱导风机是无风道射流诱导通风系统的一部分,它与送风风机、排风风机组成整个系统。其原理是由以系统设计、适当不止的多台诱导风机喷嘴射出的定向高速气流、诱导室外的新鲜空气或经过处理的空气,在无风管的条件下将其送到所要求的区域,实现最佳的室内气流组织,以达到高效经济的通风换气效果。使用无管道射流诱导通风系统时,可省去设计、制造、安装风管及其他配套工程方面的费用,这部分费用比使用的诱导风机机组昂贵的多,而且以整个层面为通风风道,送风风机、排风风机所需要风压比使用管道时小的多,这样就可以选用大风量较低风压的风机,使所需功率降低,大幅地降低了运行成本和投资费用。当送排风机停止运转时,诱导风机仍可运转,起到局部通风换气的作用。
诱导风机内置高效率离心风机、噪声低、体积小、重量轻、吊装方便(立式、卧式安装均可)、维护简单。
YDF-Ⅰ型诱导风机一般用于无风管诱导通风系统,有卧式和立、卧式两用两种结构型式,电机采用风机专用单相电机。
YDF-Ⅱ型诱导风机为柜式箱体结构,卧式安装,皮带传动。配用三相电机,一般与螺旋圆风管、可桡曲喷嘴组合成有风管的诱导通风系统。
喷流诱导系列可设计智能系统,在诱导空间内设置空气质量传感器,用以探测一氧化碳浓度,通过控制器自动控制诱导风机的开启与停止(配置智能诱导风机),以实现自动化控制。
二、诱导通风系统与传统的风管式通风系统相比具有优点:
1、系统规划设计简单,设计变动弹性大,修改容易,布置灵活,喷射方向可随时随地调节;
2、安装简便,施工简单,可安装在有针对性的位置,消除死角。
3、维护简单方便,单机维护,不影响整个系统的运行;
4、换气质量高,诱导系统使用整个空间空气完全流通,不留死角,提高了空气品质;
5、风机由优质冷轧平板(超硬铝合金框架)制成,外表喷塑,整机美观大方,与空间装饰的协调性好。
6、电机采用免维修护风机专用电机,内置高效离心风机,噪声低,叶轮经高精度动平衡校验,振动小。
三、性能参数及外形尺寸表
YDF系列性能参数表
|
|||||||
型号
No |
风量
(m3/h) |
出口风速
(m/s) |
功率
(w) |
射程
(m) |
重量
(Kg) |
噪声
dB(A) |
喷口直径
(mm) |
YDF-I-6L
|
650-850
|
11-15
|
100
|
10
|
20
|
50
|
Φ80*3
|
YDF-I-6W
|
120
|
10
|
20
|
50
|
Φ80*3
|
||
YDF-I-12
|
1150-1350
|
14-24
|
180
|
15
|
35
|
58
|
Φ80*3
|
YDF-Z-2.2
|
1380
|
11-16
|
180
|
20
|
45
|
55
|
Φ175*1
|
YDF-II-2.25
|
2300
|
风压1300Pa
|
2200
|
/
|
130
|
80
|
Φ35*32
|
YDF-II-2.5
|
3600
|
风压1736Pa
|
3000
|
/
|
150
|
84
|
Φ35*36
|
YDF-II-2.8
|
6000
|
风压1760Pa
|
4000
|
/
|
180
|
87
|
Φ35*60
|
四、外形尺寸及喷嘴安装形式

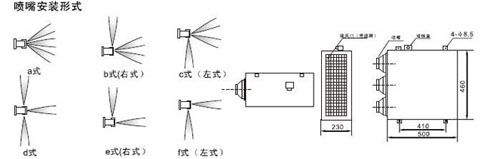

(1)YDF-Ⅰ-6L立式诱导风机示意图(万向球形喷嘴)
球体喷口卧式诱导风机由离心式通风机,消声机箱、三个万向球形喷嘴组成。回转角度<60°,喷口Φ80×3。主要特点:喷口位置增加8个,可任意调整喷口位置,适应不同的设计和现场实际需要,机组不变化,风机效率提高。
(2)YDF-Ⅰ-6W1卧式诱导风机示意图(万向球形喷嘴)
球形喷口卧式诱导风机由离心式通风机、消声机箱、三种以下导管组成。回转角度<60°,喷口Φ80×3,主要特点:调节灵活方便回转角大,适用在多种环境安装,外形美观大方。

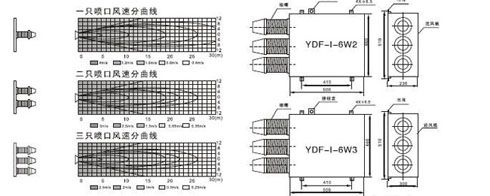

(3)YDF-Ⅰ-6W2诱导风机示意图(导管式喷嘴)
导管卧式诱导风机由离心式通风机、消声机箱、三种以下导管组成。回转角度<45°,导管长=400mm,Φ80×3,Φ100×2,Φ140×1,主要特点:气流导向准确,喷射间距远,接力传递卷吸量大。
(4)YDF-I-12诱导风机
可配用万向球形喷嘴或导管式喷嘴,外形同YDF-I-6W 尺寸同YDF-I-6W1
(5)YDF-z-2.2诱导风机示意图

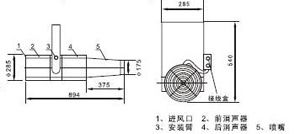

无箱轴流诱导风机由轴流风机、消声器、喷嘴、固定架组成,回转角度<60°,喷口Φ175.
主要特点:产品类似隧道射流风机、射程更加长远,适应高大型
场所,安装方便。
(6)YDF-Ⅱ系列管道式诱导风机外形尺寸
YDF-Ⅱ系列管道式诱导风机箱有模具行程框架、离心风机、嵌入式消声静压箱组成,回转角度<45°喷口Φ36.离心风机采用低风量大压力,全压大于等于1750pa,风管采用螺旋有压圆管,配装小直径的喷口以超高速的气流传递卷吸量大,喷口自带风量调节阀更能适应各种环境的适用。
规格型号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
4-Φd
|
YDF-Ⅱ-2.25
|
600
|
1680
|
550
|
220
|
160
|
680
|
760
|
12.5
|
YDF-Ⅱ-2.5
|
660
|
1680
|
650
|
250
|
200
|
740
|
820
|
14.5
|
YDF-Ⅱ-2.8
|
720
|
1800
|
750
|
300
|
230
|
800
|
880
|
14.5
|
五、卧、立式安装示图
诱导风机机组是整个送排风系统的一个重要的中间通风衔接环节,进风口、排风口位置,诱导风机的安装位置十分重要,直接关系到能否形成合理的气流。理想的布局是让送排风在空间上形成主气流,通过诱导风机的诱导送风,来完成整个空间的送排风。
六、诱导风机数量的计算
所需诱导风机的台数,在考虑通风方式(机械送排风,自然进风机械排风),有无隔墙,空间形状的前提下,按每台诱导风机所要承担的面积计算,可参照下表确定:
序号 | 使用场合的情况 | 送排风方式 | 数量 |
1 | 空间不规则,隔墙及障碍物多,气流滞留的场合。 | 自然进风、机械排风 | 100m2/台 |
2 | 隔墙及障碍物多。但通排风气流易形成。 |
自认进风、机械排风 机械进风、机械排风 |
150m2/台 |
3 | 隔墙及障碍物较少,铜牌风气流较理想。 | 机械进风、机械排风 | 200m2/台 |
4 | 无障碍物,只有较矮的停放物 | 机械进风、机械排风 | 250m2/台 |
七、可应用场合简介
1.通风换气效果比较
下图为传统式风管系统与诱导通风系统在CO浓度上的比较:
深色区域显示各不同点的一氧化碳浓度,传统的风管通风系统在车子经过的区域,优于仅为局部换气,CO浓度明显较高,而诱导通风系统,因是全风量换气,平均CO浓度明显较低,且最高的CO浓度出现在近排风设备处,若加装CO感测器,因气流分布均匀,探测效果好,可控制风机的运转状态,以节省电力费用。
2.诱导风机的诱导风量
根据动量定量及射流理论,诱导风机的诱导风量可用下式进行计算“Qx/QO=X/0.37
注:式中Qx-射程X处射流诱导风量,QO-诱导风机的风量;
当末端风速为0.5m/s,X=10m时,风量为650m3/h的一台诱导风机可诱导风量达至17560m3/h
3.应用场合示图
对地下停车场,可有效的排除汽车排放的以养虎滩及其他污染气体,节省层高空间,方便其它管道布置,通风换气的效果比传统的风管通风系统更佳。
体育场馆、室内游泳池、展览中心等高达空间的建筑物,冬季时的热空气下送是个难题,通过使用诱导风机,可有效地解决尚不热空气的下送问题,提高底部温度,节省能源‘夏季可使空调气流组织理想,消除死角,使各部位都能保持舒适的温度。
对于车间、仓库、超市可在通道上方安装诱导风机,有效地组织气流的流动,不形成死角;并且可以随着布局的调整,方便地调整诱导风机的布置位置。
注意消防通风时:1.排烟风机的选用:宜和平时排风机相结合机房合用。2.排烟风管可按“排烟口距防烟分区内最远点的水平距离不超过30m”的原则布置,风管管径角儿按规范规定的风速来确定。
