柜式离心风机有哪些性能参数?

文章来源:鑫佳通 作者:HTFC-I型前倾柜式离心风机小编 发布时间:2020-06-29 17:50:34 浏览次数:296
[导读]:柜式离心风机适用于需大量通风、排烟的场合,也可根据特殊场合,如易燃、易爆和低噪声场合,制作成防爆和低噪声柜式离心风机。柜式离心风机的种类有HTFC-I、II型前倾柜式离心风机、HTFC-V型后倾式柜式离心风机、ISQ型无蜗壳柜式离心风机、DBF型外转子柜式离心风机、GDF型管道离心风机,多数朋友对柜式离心风机相关的性能参数不是很了解,HTFC型柜式离心风机为例作为讲解。▶ 语音朗读

柜式离心风机适用于需大量通风、排烟的场合,也可根据特殊场合,如易燃、易爆和低噪声场合,制作成防爆和低噪声柜式离心风机。柜式离心风机的种类有HTFC-I、II型前倾柜式离心风机、HTFC-V型后倾式柜式离心风机、ISQ型无蜗壳柜式离心风机、DBF型外转子柜式离心风机、GDF型管道离心风机,多数朋友对柜式离心风机相关的性能参数不是很了解,HTFC型柜式离心风机为例作为讲解。

柜式离心风机特点

1、HTFC型柜式离心风机根据安装风机叶片的不同分为前倾和后倾柜式离心风机,主要区别在于其区别是叶轮横档和叶轮边缘的长度,前倾为与叶轮边缘平行,叶轮出口角大于90度;后倾为与叶轮不平行,指叶轮出口角小于90度。

2、柜式离心风机根据配用电机型号,可分为单速型和双速型,同时也可配用变频电机和变频控制器,实现变频调速。

3、柜式离心风机一般是由多翼离心风机、电机、轴承、传动件、箱体等组成,根据安装位置不同,可以提供12种不同角度的进出风口位置来满足安装需求。柜式离心风机也可根据使用场景,做成输送易燃、易爆气体的防爆风机和使用低噪声场合的低噪声风柜式离心风机。

4、柜式离心风机根据通风和排烟要求,可分为A式和B式,也就是我们常讲的电机内置于电机外置;A式式电机装在箱体外,用于消防排烟,简称“离心式消防排烟风机”,可连续在280℃高温环境中,连续运转30分钟以上。

HTFC前倾柜式离心风机

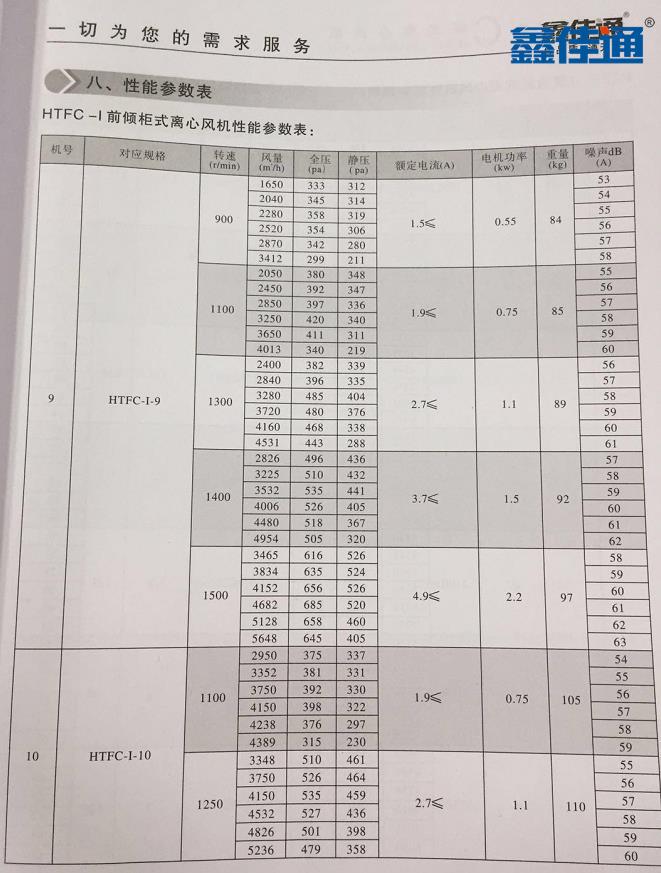

柜式离心风机性能参数

柜式离心风机性能参数包括转速(r/min)、风量(m³/h)、全压(pa)、静压(pa)、额定电流(A)、电机功率(kw)、重量(kg)、噪声dB(A)等;

转速:风机转速其数值用每分钟多少转(转/分)来表示。

风量:单位时间内空气的流通量,用于表明通风设备的能力,计量单位为每小时多少立方米。

全压:全压是指平行于风流,正对风流方向测得的压力;静压:由于空气分子不规则运动而撞击于管壁上产生的压力;动压的定义是:把气体流动中所需动能转化成压力,动压是带动气体向前运动的压力。风机的全压等于动压加余压的和。

额定电流、功率、重量分别指柜式离心风机在额定电压 下,按照额定功率 运行时的电流、正常工作设定的运行功率和柜式离心风机的重量。

噪声:是指风机运行工作时产生的噪音量,特殊场合对噪声有一定的要求,柜式离心风机可以加装不同长度的消声器来满足特殊场合对噪声的要求。

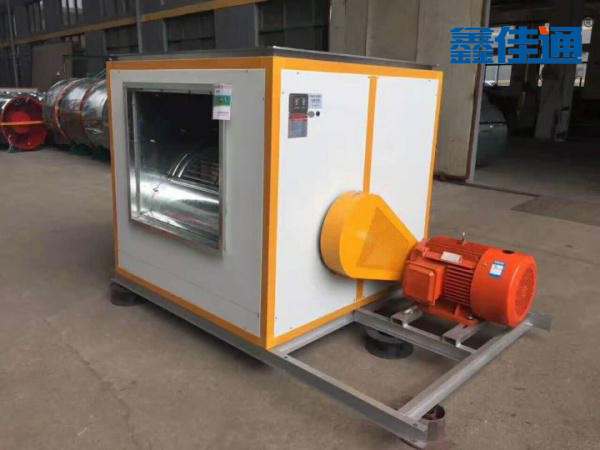

HTFC型前倾柜式离心风机

柜式离心风机相关性能参数计算方法

1、风机风量风压转速的关系和计算方法:n转速 ;N功率 ;P压力 ;Q流量; Q1/Q2=n1/n2 P1/P2=(n1/n2)平方 N1/N2=(n1/n2)立方。

2、风机风量及全压计算方法:功率(W)=风量(L/S)*风压(Kpa)/效率(75%)/力率(75%);全压=静压+动压。风机马达功率(W)=风机功率(W)*130%= 风量(L/S)*风压(Kpa)/效率(75%)/力率(75%)*130%。


在柜式离心风机选项中,转速、风量、功率、全压是配型较为重要的参数,在选配型中需要注意,噪声的控制可通过加装消声器。在采购柜式离心风机时,可根据使用场景、安装位置和相关尺寸、性能参数确定风机的类型。
