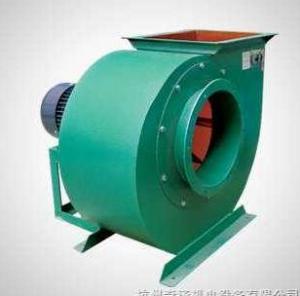

DXG(GDF)系列离心式管道风机

文章来源:离心风机 作者:离心风机小编 发布时间:2017-02-21 13:22:21 浏览次数:12338
[导读]:GDF系列离心式管道风机,系本公司在吸取国外先进技术的基础上加以改进制成的新型产品,该产品直接与风管连接,性能好,运行平稳,噪声低,结构合理紧凑,安装方便,是九十年代填补国内空白替代进口的新型产品。▶ 语音朗读


一、特点

   GDF系列离心式管道风机,系本公司在吸取国外先进技术的基础上加以改进制成的新型产品,该产品直接与风管连接,性能好,运行平稳,噪声低,结构合理紧凑,安装方便,是九十年代填补国内空白替代进口的新型产品。

二、型号结构

   叶轮由多个前向圆弧铝合金叶片、前盘、后盘组成,均采用机械化模具制作而成,并经静、动平衡校验,运转平稳可靠,具有良好的空气动力性能。

   机壳采用镀锌钢板或不锈钢,经机械化模具加工后点焊而成。结构牢固、合理紧凑。电机支座采用镀锌经机械化模具制作成形。

   电机采用单支撑外旋转电机,叶轮固定在电机外壳上,电机支撑端固定在机壳顶板支座上,电机支座固定在机壳顶板上,由电机外壳旋转直接驱动叶轮运转。如考虑维修方便,电机也可固定在机壳外。

三、风机用途

   该产品可广泛应用于宾馆、商场、医院、影剧院、歌舞厅、礼堂、大专院校和科研单位,  以及工业与民用建筑内的通风换气。

四、使用条件

   输送气体的种类:空气和其他不自燃的、无腐蚀性的、对人体无害的气体。

   气体内的杂质:气体内不允许有粘性物质,所含的尘土及硬质颗粒不大于120mg/m3。

   气体温度使用范围:—20℃—80℃。

   该系列风机仅适用在室内安装,并应按样本主视图方位安装,不得上下颠倒、侧立安装,否则会影响电机使用寿命。如需装于室外,必须考虑电机的防雨措施。

五、设计选用说明

   该管道风机属前向多翼型离心通风机,在相同风量,风压情况下,其噪声比轴流风机低。本系列风机的风量、风压、噪声等参数是根据许多工程实际需要研制而成的,广泛应用与公共场所的送、排风系统。

   在该风机外壳顶面上标有出风方向的箭头,可避免反向安装,保证送、排风工况下正常使用。当被输送低温空气有可能造成机壳和管道外表面结露时,应设计保温层。风机的噪声是在额定风量、风压未接风管时距进风口一米处测得的平均数,如配有进、排风管,则噪声将有所降低。对于噪声要求较高的场合,应在进、排风管道上配置消声弯头或消声器。风机配用单相(220V)电机的电源接线图放置在风机电源接线盒内。

   风机运行时振动小,一般不需采取减振措施。若设计认为有必须,可在风机支承处加减振橡胶或减振弹簧。



六、型号说明


七、性能参数表
DXG-Ⅰ型(后向板式)(噪声:声压水平相对于 3m 远之周围环境测得)

机号
功率(kW)
转速(rpm)
不同风压下的风量(m3/h)
噪声
dB(A)
重量
(Kg)
三相380V
单相220V
100Pa
200Pa
300Pa
400Pa
500Pa
600Pa
700Pa
3.2
0.18
0.25
1380
1080
800
200
47
34
3.6
0.37
0.37
1380
3000
2200
1200
54
70
4
0.55
0.55
1380
3600
3000
2100
1000
61
78
4.5
0.8
0.75
1380
4900
4000
3100
2100
800
59
96
5
1.8
1.8
1400
9400
8300
7600
6500
5400
4000
2200
65
132
5.6
3
3
1400
12600
11600
10500
9400
8000
6500
4500
68
190

DXG-Ⅱ型(前向多翼式)

机号
风量(m3/h)
风压(Pa)
转速(rpm)
功率(kW)
噪声dB(A)
重量(Kg)
2.5
550
110
700
0.12
46
22
710
142
900
0.18
48
28
1100
352
1400
0.25
49
32
3
1000
138
700
0.12
52
27
1400
205
900
0.18
58
32
2100
510
1400
0.55
67
37
3.5
1370
118
550
0.25
54
44
1710
182
680
0.25
59
44
2270
324
910
0.55
64
49
4
2360
170
550
0.25
56
51
3000
250
690
0.37
61
52
4060
450
920
0.75
66
59
4.5
3480
221
550
0.37
61
62
4500
340
690
0.75
65
73
6280
586
920
2.2
72
80
5
4800
276
550
0.75
63
78
6100
400
690
1.5
66
86
7200
720
920
3.0
74
95
5.5
6100
280
550
1.1
68
97
7700
453
700
2.2
72
100

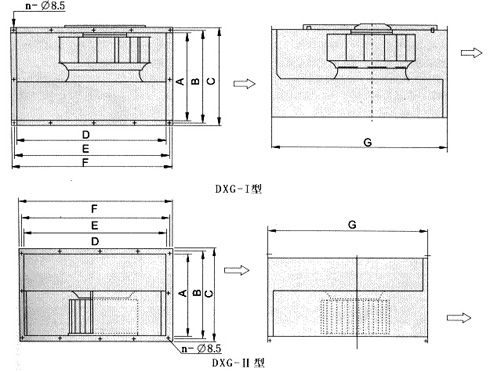

四、DXG型风机外形尺寸表(单位:mm)


形 式
机号
A
B
C
D
E
F
G
n
Ⅰ型
3.2
300
330
360
500
530
560
530
8
3.6/4
400
430
460
600
630
660
700
10
4.5
450
480
510
700
730
760
780
12
5
500
530
560
800
830
860
880
12
5.6
550
580
610
1000
1030
1060
980
14
Ⅱ型
2.5
250
280
310
420
450
480
480
8
3
300
330
360
500
530
560
560
8
3.5
350
380
410
600
630
660
640
10
4
400
430
480
700
730
760
780
12
4.5
450
480
530
740
770
800
810
12
5
500
530
580
800
830
860
880
12
5.5
500
530
560
920
950
980
880
14
