消防强排烟风机类型和接线方法

文章来源:鑫佳通 作者:htf排烟风机小编 发布时间:2020-08-06 10:29:07 浏览次数:11338
[导读]:消防强排烟风机在应对火情保障人们的生命财产安全起到非常重要的作用,是重要的消防排烟设备。消防强排烟性能要求高,对材料有较高的要求和标准,基本上为3C认证产品。那么消防强排烟风机有哪些规格,如何正确接线保障正常运行呢?▶ 语音朗读

消防强排烟风机在应对火情保障人们的生命财产安全起到非常重要的作用,是重要的消防排烟设备。消防强排烟性能要求高,对材料有较高的要求和标准,基本上为3C认证产品。那么消防强排烟风机有哪些规格,如何正确接线保障正常运行呢?

消防排烟风机的种类

目前消防市场上供需的消防强排烟风机为HTFC柜式离心风机(电机外置)、HTF消防排烟风机、PYHL3-14A轴流式消防排烟风机、GXF(SJG)系列是混流风机等。

1、HTFC柜式离心风机具有排烟功能的是A型HTFC柜式离心风机(电机外置),又称离心式消防排烟风机。常用的规格为HTFC-I、Ⅱ前倾柜式离心风机、HTFC-V型后倾柜式离心风机,在可100℃条件下连续工作20小时,280℃度环境下连续工作30分钟以上,主要应用于宾馆、影院、地下室、办公楼等场所的通风排烟。

消防柜式离心风机

2、HTF消防排烟风机具有耐高温性能优良、效率高、体积小、安装简便(水平、垂直、吊装均可)等优点。HTF-Ⅰ、HTF-Ⅱ表示常压型消防高温排烟专用风机,HTF-Ⅲ、HTF-Ⅳ表示中压消防高温排烟专用风机,HTF-X为消音型消防高温排烟专用风机,HTF-W系列屋顶式消防高温排烟专用风机、HTF-D为低压型消防高温排烟专用风机。

3、PYHL3-14A轴流式消防排烟风机,具有耐高温性能优良、风量大、风压高、安装简便等优点,能在280℃高温条件下连续运行30分钟以上,介质温度100℃条件下连续运行20小时/次不损坏,可通风排烟两用。主要应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防排烟和送排风,也可根据场合要求加装消声器或做成防爆风机。PYHL、GYF、HTF、XPZ系列风机均属于同类型设备。

4、GXF(SJG)系列是混流风机,该消防排烟风机具有性能优良、耐高温性能良好、效率高、占地比离心风机少、安装方便等特点,广泛适用工矿企业、宾馆、饭庄、博物馆、体育馆等低噪声场所。

消防强排烟风机接线

消防强排烟风机的科学正确的接线,关系到消防排烟风机能否正常稳定的关键因素,一般由专业人员安装并调试并确保不会出现问题。

1、通常,我们风机所配电机的功率在三千瓦一下的为Y接法;三千瓦以上的为△接法。

2、消防控制室到消防排烟风机的联动控制,通常采用多线直接控制,敷设四芯电缆到风机控制柜。报警主机的手动多线盘有2芯24V输出和无源常开反馈接口,接线时对应消防风机控制柜的启动端子和无源常开信号反馈端子即可。也就是说QD+,QD-之间是24V输出,接控制柜24V启动,HD+,QD-之间是无无源常开反馈信号输入,接控制柜的反馈。

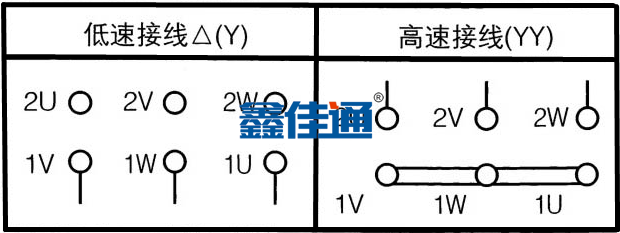

3、双速消防排烟风机的接线方法,双速风机所配双速电机其定子绕组为△/YY(或Y/YY)接法.两种接线方法如图所示:第一个是单速消防高温排烟风机的接法,另一个是双速消防强排烟风机接线图。

 消防强排烟风机接线图

4、双速消防排烟风机的控制原则:我们双速风机所配双速电机其定子绕组为△/YY(或Y/YY)接法,调速基本原理通过 改变电机定子绕组间的连接方式,使其改变极数以达到调速目的,低速工作时为△(或Y)方式,高速工作时为YY方式.风机电控箱所配的断路器、保护装置及其 他电器元件,必须按风机额定容量正确合理选配。

5、如果单独试双速消防排烟风机时,必须为低速为1#线端子进电,2#线端子空;高速为1#线端子串 联,2#线端子进电.严禁在调试过程中将接线端子混淆,否则电机立即烧毁。

6、风机得有配电箱控制开启和停止,配风机电箱的厂家需加消防24V控制开启关闭两套,直启停和联动启停,你提到的四颗双绞线是联动线姐消防控制模块控制联动启停风机,再布一颗2--6芯1.5平方线,几芯取决于消防设备,6芯多数都能实现,最多8芯。
