电动对开多叶调节阀

文章来源:多叶调节阀 作者:多叶调节阀小编 发布时间:2018-01-29 15:18:03 浏览次数:1266
[导读]:对开多叶调节阀分为手动和电动两种,按密封性来分,还可分成密闭型和普通型两种。电动对开多叶调节阀是工业厂房民用建筑的通风、空气调节及空气净化工程中不可缺少的部件,一般用在空调,通风系统管道中,用来调节支管的风量,也可用于新风与回风的混合调节。

对开多叶调节阀分为手动对开多叶调节阀电动对开多叶调节阀两种,按密封性来分,还可分成密闭型和普通型两种。电动对开多叶调节阀是工业厂房民用建筑的通风、空气调节及空气净化工程中不可缺少的部件,一般用在空调,通风系统管道中,用来调节支管的风量,也可用于新风与回风的混合调节。

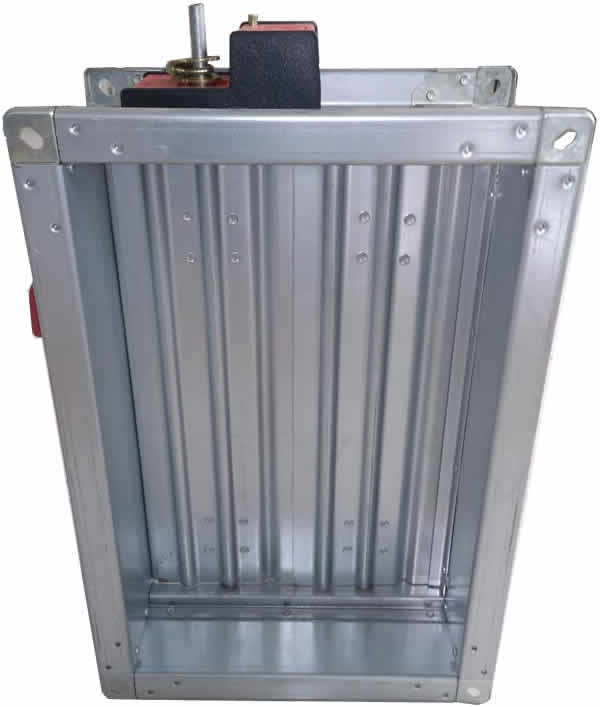

电动对开多叶调节阀

电动对开多叶调节阀特点

1、对开多叶风量调节阀接管尺寸与通风管道标准化规定的矩形风管尺寸相同。

2、本调节阀叶片为对开式,在通风、空气调节、空气净化系统中作为调节阀,优越于平行形式的阀门(即顺开式)。

3、密闭式对开多叶调节阀既可作调节用又可作密闭用,适用于有开启要求的系统上。例如空调系统上的新风阀平排风阀,同样适用于仅作调节阀用或既有密封要求又有调节要求的系统直,一、二次回风阀等等。

4、通过试验测定,调节阀的气密性好,其相对漏风量在5%左右,调节性能好。

电动对开多叶调节阀结构

1、该调节阀在叶片宽度全统一为四种规格,叶片状为菱形双叶片,叶片间采用软搭接,因此密闭性能良好。

2、在调节阀连杆侧内做30mm厚德保温层,保温材料为聚苯乙烯泡沫塑料,在通风系统中如果要求阀门四面保温时,施工现场只需做其他三面保温,因而安装方便,外形美观。

3、叶片轴与框架之间的装配方式采用简易轴承,从而保证轻巧、灵活、平稳,防止局部卡死。

4、该调节阀分手动、电动;按所用材料分:铁板、镀锌板、铝合金板、不锈钢板四种,阀体结构及规格尺寸相同

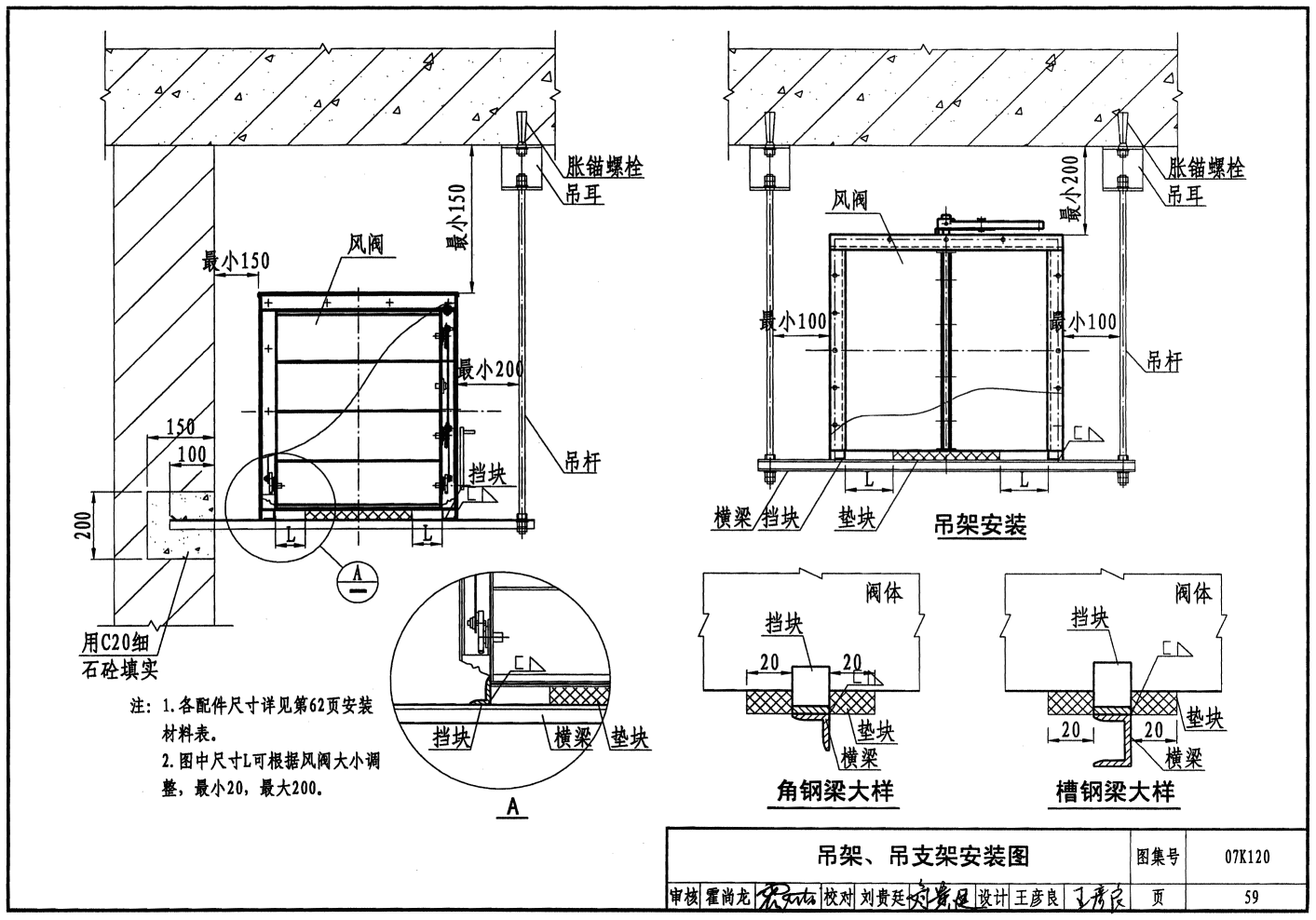

电动对开多叶调节阀结构

电动对开多叶调节阀主要技术指标

1、输出轴转时间为240秒/转速;

2、输出轴力矩为1.7 kg.m;

3、输出轴有效转角为90;

4、电源电压220V;50HZ;

5、工作制度:50%;

6、在无腐蚀气体环境允许温度可在-10℃~+55℃范围内

7、允许在环境相对温度≤95%;

8、电机的电容分相可逆n=1600转/分;N=10W;

9、电机在220V工作条件下,可以在停5~10分钟不断电源而电机也不会损坏。

10、通常阀体厚度150mm,A-阀体开口水平尺寸,B-阀体开口垂直尺寸,非标准规格可按用户要求制造。

电动对开多叶调节阀应用

电动对开多叶调节阀是安装在空调和通风管道中的风量调节阀,叶片闭合角度由电机控制,广泛应用于民用建筑,工业厂房通风空气调节,空气净化等工程上,还适合于不便进行人工操作的场合。对开多叶电动调节阀是在手动对开多叶调节阀的基础上,将手柄操纵改为ZAJ-2型电动执行器操作,执行电机通过连杆机构操作叶片的闭合角度来控制风量。ZAJ--2型角度行程电动执行器通过一组齿轮减速使由可逆电机传出的高转速,低转矩转变成低转速,高转矩,同时利用露在执行机构外的输出轴开关联接秒年现电机,机械联动。当按下按手开关,角度则可任意位置调节,从而使调节阀按需要的角度来工作。按实际需要,调节阀工作前开关联接座位置必须和观察孔位置对应。

电动对开多叶调节阀应用

总结

电动对开多叶调节阀是工业自动化过程控制中的重要执行单元仪表。我公司生产的专业生产:手动调节阀、电动调节阀、手动对开多叶调节阀、 电动对开多叶调节阀、风量调节阀等,型号齐全。密闭式手动对开多叶调节阀和密闭式电动对开多叶调节阀四种,符合T308和89T311的规格要求。
