CCC电动防火阀

文章来源:电动防火阀 作者:电动防火阀小编 发布时间:2018-02-07 11:15:51 浏览次数:10997
[导读]:CCC电动防火阀的主要有:易熔管熔断动作、信号返回、手动动作、手动复位的特点,于排烟、通风两重功能的地方一般比较通用,通风管道的作用在一般情况下起到,当火警发生时,火灾报警系统通过联动,防火阀使得相应的打开或者关闭,这时排烟管道的作用风管就起到了。▶ 语音朗读

防火阀是指安装在通风、空调系统的送、回风管路上,平时呈开启状态,火灾时当管道内气体温度达到70℃时,易熔片熔断,阀门在扭簧力作用下自动关闭,在一定时间内能满足耐火稳定性和耐火完整性要求,起隔烟阻火作用的阀门。阀门关闭时,输出关闭信号。

2002年5月1日CCC认证制度正式实施,2003年8月1日CCC认证制度强制实施。所以就有CCC防火阀

CCC防火阀有两种类型

CCC普通防火阀:

   CCC普通防火阀的主要有:易熔管熔断动作、信号返回、手动动作、手动复位特点,于通风系统中风管穿越防火分区,穿越机房等处比较通用,当气流的温度在管道内超过了七十度时,关闭会自动。

CCC电动防火阀:

CCC电动防火阀的主要有:易熔管熔断动作、信号返回、手动动作、手动复位的特点,于排烟、通风两重功能的地方一般比较通用,通风管道的作用在一般情况下起到,当火警发生时,火灾报警系统通过联动,防火阀使得相应的打开或者关闭,这时排烟管道的作用风管就起到了。

以上可以看出电动防火阀和普通防火阀的区别在于其中一个使阀门动作可以用电源,它们使用了不同功能的执行机构来区别两者,电动型的还有两种:一种是只能电信号让其动作,而需要人工手动复位,还有一种自动复位的,当然了,也会高出很多价格。

下面小编就CCC电动防火阀作详细介绍

CCC电动防火阀作用

通风空调系统中,风机前一般会设一个常开式电动防火阀,当防火阀熔断关闭时,联动关闭风机,避免风机在风道关闭后继续运行,起到保护风机的作用。地铁通风空调系统比较复杂,不同系统下常开式电动防火阀与风机的联动功能各不相同。

CCC电动防火阀的定义

电动防火阀有两种:

一、采用FF1编号,是常开式电动防烟防火阀,正常状态常开,电动操作,电动或手动复位,70°C熔断关闭防火阀,用于送、排风管道;

二、采用FP1编号,是常开式电动排烟防火阀,正常状态常开,电动操作,电动或手动复位,280°C熔断关闭防火阀,用于排烟管道或排风兼排烟管道。两种防火阀的区别在于熔断器的熔断温度不同。

CCC电动防火阀工作原理

常开式电动防火阀的状态输出端子有3个:开状态信号(A)、关状态信号(C)和公共端(B)。

正常情况时,防火阀保持开启状态,公共端(B)与开状态信号输出端(A)之间导通,控制系统判断防火阀处于开启状态;发生火灾时,烟(温)感探头发出火警信号,控制系统输出DC24V电源至防火阀控制机构电磁铁,电磁铁通电,通过连接片将操作机构上挂钩与棘爪脱开,棘爪与叶片轴固定在一起,此时叶片在阀体弹簧力的作用下迅速关闭;当管道内气流温度达到熔断器的熔断温度时,易熔片熔断,易熔杆在压簧作用下迅速打开,此时弹簧Ⅰ失去拉力,在弹簧Ⅱ的作用下挂钩与棘爪脱开,叶片迅速关闭。防火阀电动或熔断关闭的同时,主轴上的压片转动90°,微动开关释放,切断A-B回路,电磁铁DT断电,此时微动开关B-C接通,输出阀门关闭信号。由于阀门的电动关闭信号与熔断关闭信号通过同一组端子输出,控制系统必须通过逻辑编程才能分辨出防火阀熔断关闭信号。

CCC电动防火阀与风机联动功能的实现

1、通风小系统

工艺要求风机XPF-I1与常开式电动排烟防火阀T1/FP1-1在正常通风和火灾运行时均开启,同时要求火灾模式下,当T1/FP1-1熔断关闭时,联动关闭风机XPF-I1。

此类常开式电动防火阀与风机联动功能比较简单,由于防火阀与风机一一对应,因此该功能的实现可适当优化。当防火阀熔断关闭时,联动功能通过程序实现需经过以下流程:控制电缆将防火阀熔断关闭信号送至控制系统远端I/O模块箱,模块箱通过通信网络将该信号送至位于环控电控室的主控PLC,PLC经程序判断后输出关闭风机信号,信号通过以太网接口送至环控电控柜内的联动PLC,联动PLC执行关闭风机命令;

如改为采用硬线联锁,只需经过以下流程:控制电缆将防火阀熔断关闭信号送至环控电控柜内的联动PLC,联动PLC执行关闭风机命令。通过以上分析可以看出,硬线联锁的中间环节少,相应地,故障点也会减少,从而可提高该联动功能的可靠性。电动防火阀在通风空调系统中的应用

2、空调通风小系统

空调通风小系统K1的原理图及操作控制表。工艺要求小新风空调工况时,XXF-I1与K1/FF1-1联动,XK-I1与K1/FF1-3联动,阀开风机开,风机关阀关;其余工况时,XHPF-I1与K1/DT-1联动,XK-I1与K1/FF1-2联动,阀开风机开,风机关阀关。联动功能较复杂,存在正常情况下多工况运行(通风运行、小新风空调运行、全新风空调运行),一个风机(XK-I1)在不同工况与不同防火阀(K1/FF1-2、K1/FF1-3)的联动,必须通过程序才能实现。  此类系统也可优化。通过常开式电动防火阀操作装置原理图可以看出,操作装置内有2根弹簧参与防火阀的开启及关闭动作。上述系统在正常工况下也需对常开式电动防火阀操作,日复一日的频繁操作会造成弹簧的金属疲劳,产生损坏,大大降低防火阀的寿命,甚至会出现火灾时防火阀已损坏,达不到防、排烟功能的情况。因此,建议通风系统在每个防火阀处设计增加220V电动调节阀,由电动调节阀实现与风机的联动功能。

常开式电动防火阀熔断联动关闭风机的逻辑编程与通风小系统类似,只是由于风机与防火阀不一一对应,且有多种火灾模式,对防火阀的操作及判断稍有不同。站厅公共区火灾时,关闭防火阀TK/FP1-I2,并加载程序持续判断TK/FP1-I1是否关闭;站台公共区火灾时,关闭防火阀TK/FP1-I1,并加载程序持续判断TK/FP1-I2是否关闭;当收到需程序判断的防火阀关到位信号时,控制系统发出关HPF-I1、HPF-I2、KT-I1、KT-I2命令以实现防火阀熔断联动关闭风机的功能。  由于存在火灾模式下常开式电动防火阀通过程序关闭的情况,而防火阀经程序关闭与熔断关闭的关到位状态经同一组端子输出,因此无法参照通风小系统的硬线联锁优化方案,提高联动功能的可靠性。当然,如果厂家可以对防火阀的制造工艺改进,使防火阀能提供一组独立的熔断关闭信号输出端子,则可将该信号接入联动风机的控制回路实现硬线联锁功能。

CCC电动防火阀的接线

按照GB50045-95《高层民用建筑设计防火规范》(2005年版)和GB50016-2006《建筑设计防火规范》的相关条文要求,在管道穿越防火分区处及通风和空调机房等房间隔墙处应设置排烟防火阀,当烟气温度超过280°C时能自行关闭;排烟口或排烟阀应与排烟风机联锁,排烟口或排烟阀平时关闭,并应设置手动和自动开启装置。工程中经常采用的电动防火阀接线示意见图1。


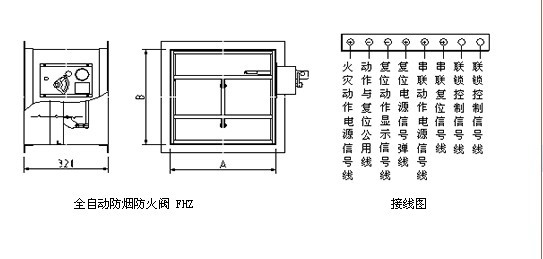

电动防火阀接线示意

图1 电动防火阀接线示意

图1中,DC24V电源由端子1、2接入,继电器KA11常开触点闭合、常闭触点打开时,阀门动作关闭;继电器KA11常开触点打开、常闭触点闭合时,阀门复位开启。若防火阀尺寸较大,需要多个小尺寸防火阀拼接而成时,通过端子5、6为其他小尺寸防火阀提供电源。当电源容量允许时可同时开闭,当电源容量较小时可在第一个阀动作完毕后再接通下一个阀的电源。端子7、8用来输出防火阀的位置信号。
