排烟兼排风风机风量怎么计算?风机通风量计算公式介绍

文章来源:鑫佳通 作者:排烟兼排风风机小编 发布时间:2018-02-01 17:11:46 浏览次数:2288
[导读]:排烟兼排风风机是一种新型的高效率、低噪声风机,产品广泛应用宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所,是高层建筑通风排烟用消防排烟风机的最新最理想产品,已畅销全国深受广大用户好评。

排烟兼排风风机是一种新型的高效率、低噪声风机,产品广泛应用宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所,是高层建筑通风排烟用消防排烟风机的最新最理想产品,已畅销全国深受广大用户好评。

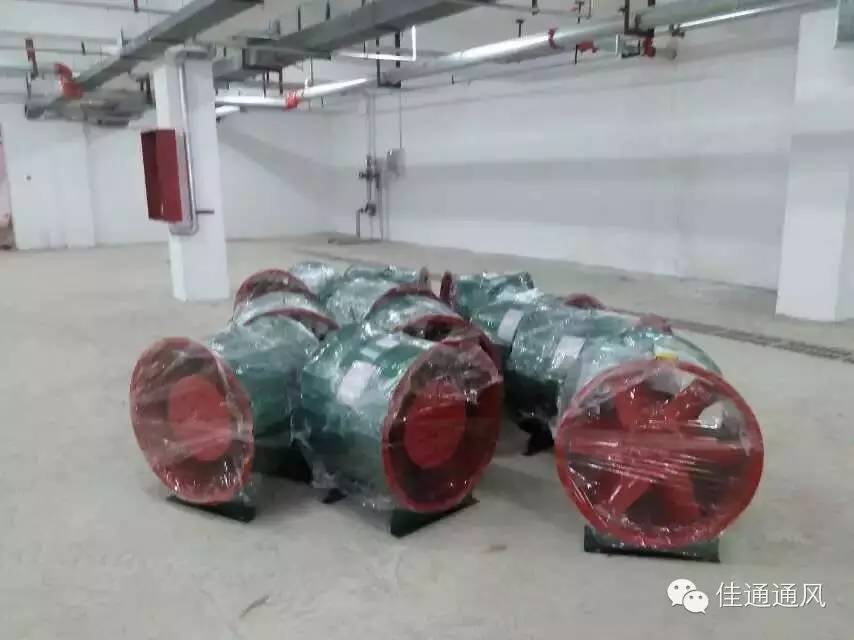

排烟兼排风风机
排烟风机风量的计算,应该先确定风机的作用,排烟兼排风风机两用风机风量,应选择排烟风量和排风风量较大值。

下面就拿高层建筑地下车库通风与排烟系统风机的风量计算来举例

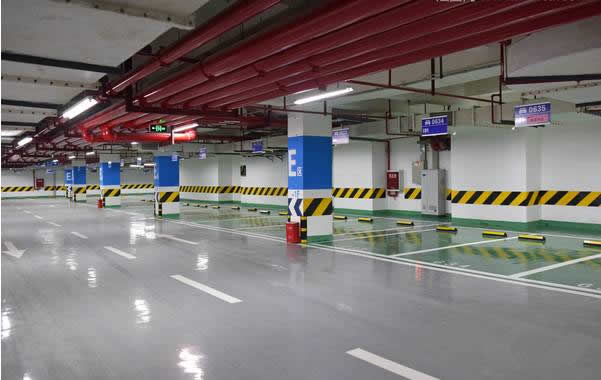

高层建筑地下车库通风与排烟系统风机的风量计算

排烟兼排风风机排烟量的计算

原规范要求按照换气次数计算,也就是层高*建筑面积*换气次数*漏风系数。新规范则按照层高查表并插值计算,完全不考虑面积因素。
注意:每个防烟分区面积不宜大于2000平米,且不应跨越防火分区。
8.2.5 汽车库、修车库内每个防烟分区排烟风机的排烟量不应小于表8.2.5的规定。
8.2.5 汽车库、修车库内每个防烟分区排烟风机的排烟量
注:建筑空间净高位于表中两个高度之间的,按线性插值法取值。
这无疑是简化了设计的步骤。
另外提供一个简化的计算方式从上面的表格可以看出来,层高3米以下及九米以上层高是定值,但是这两种情况在常用的项目中都是不可能出现的。
而3-9米中,每增加一米,风量增加1500,所以实际所需风量的公式如下:
(层高-3)*1500+30000=排烟风量
简化后为层高*1500+25500=排烟风量(非排烟风机风量).
排风量的计算应由换气次数法及单车排风量法取较大值。且区分建筑类型(商业类,住宅类,其他类)
注意,换气次数计算法层高超过3米,只按3米计算,依据《技术措施》4.3.2条

排烟兼排风风机排风量的计算

由于停车数量不同,这个排风量是应该实际计算的。

下面拿一个实际案例为例,讲一下计算步骤。

某住宅小区地下车库,地下共一层,建筑面积约2万平方米,层高3.75米。
根据防火分区实际情况(每个防火分区均不大于4000平方米,刨除正压送风部分,例如主楼楼梯间电梯等),每个防火分区均可划分为两个不大于2000平方米的防烟分区。
辅助空间例如配电室、泵房、换热站等是单独的防火分区,如果不是也应按照每个防烟分区面积不大于500平米划分,并单独设置排烟如(有需要)排风风机及补风风机。
根据以往设计习惯每个防烟分区单独设置一台排烟风机一台补风机,兼平时通风需要。

下面以一个面积为1865平米,停车数47辆的防烟分区为例。

排烟量计算:
地库层高为3.75米,排烟量如下:
3.75*1500+25500=31125立方米每小时
排风量计算:
换气次数法:
层高3.75米,按3米算,面积1865平米,换气次数按住宅类4次。计算如下:
3*1865*4=22380立方米每小时
单车排风量计算法:
停车数47辆,单车排风量按住宅300计算,计算如下:
47*300=14100立方米每小时
22380>14100,因此排风量应为22380立方米每小时。
排烟兼排风风机风量计算:
31125>22380,因此应按照排烟量选风机,风机风量为:
31125*1.1(漏风系数)=34237.5立方米每小时
注:漏风系数取值自暖规:
6.5.1 通风机应根据管路特性曲线和风机性能曲线进行选择,并应符合下列规定:
1 通风机风量应附加风管和设备的漏风量。送、排风系统可附加5%~10%,排烟兼排风系统宜附加10%~20%;
然后是补风风机的风量计算了,补风风机的风量应为排烟时补风与排风时送风风量的最大值确定。
由于排烟时的补风量为排烟量的50%,而送风量为排风量的80%,因此,补风量极有可能小于送风量。
补风量=31125*0.5=15562.5立方米每小时
送风量=22380*0.8=17904立方米每小时
因此补风风机的风量应为送风量*漏风系数,即:
17904*1.1=19694.4立方米每小时

总结:

以上是排烟兼排风风机计算公式。排烟兼排风风机需经“国家防火建筑材料质量监督检验中心"依据GA 211-2009《消防排烟风机耐高温试验法》、CNCA-C18-02:2014《强制性产品认证实施规则 火灾防护产品》、CCCF-HZFH-03《强制性产品认证实施细则 火灾防护产品 消防防烟排烟设备产品》检验合格。我公司生产的排烟兼排风风机取得国家防火建筑材料质量监督检验中心颁发的型式检验报告和公安部消防产品合格评定中心颁发的3C认证证书。如果需要更详细的信息,可以来电咨询,相互讨论学习。
