排烟风机风量如何计算?建筑排烟风机设置有何要求?

文章来源:鑫佳通 作者:排烟风机小编 发布时间:2018-04-25 16:08:47 浏览次数:4032
[导读]:建筑设计规范及建筑防火设计规范已经出来很久了,关于风量的计算有了较大的变化。排烟风机风量的计算,应该先确定风机的作用,是否仅作排烟风机或排烟兼排风风机,如果是排烟兼排风风机,风量计算应选择其较大值。关于排烟量的计算,原规范要求按照换气次数计算,也就是层高*建筑面积*换气次数*漏风系数。新规范则统一按照层高查表并插值计算,完全不考虑面积因素。

排烟风机适用于高层建筑、地下建筑及隧道、烘房等通风换气或高温排烟。能在280摄氏度高温条件下连续运转30分钟以上,介质温度100摄氏度条件下连续运行20小时/次不损坏,是理想的消防必备设施。排烟风机具有性能优良、耐高温性能良好、效率高、占地比离心风机少、安装方便,消防排烟风机高温性能优良。

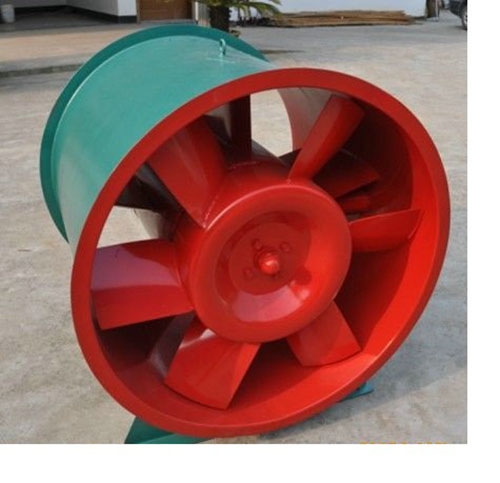

排烟风机

排烟风机风量如何计算

建筑设计规范及建筑防火设计规范已经出来很久了,关于风量的计算有了较大的变化。

排烟风机风量的计算,应该先确定风机的作用,是否仅作排烟风机或排烟兼排风风机,如果是排烟兼排风风机,风量计算应选择其较大值。

关于排烟量的计算,原规范要求按照换气次数计算,也就是层高*建筑面积*换气次数*漏风系数。新规范则统一按照层高查表并插值计算,完全不考虑面积因素。

即层高*1500+25500=排烟风量(非排烟风机风量).

排风量的计算应由换气次数法及单车排风量法取较大值。且区分建筑类型(商业类,住宅类,其他类)

注意,换气次数计算法层高超过3米,只按3米计算,依据《技术措施》4.3.2条

下面拿一个实际案例为例,讲一下计算步骤。

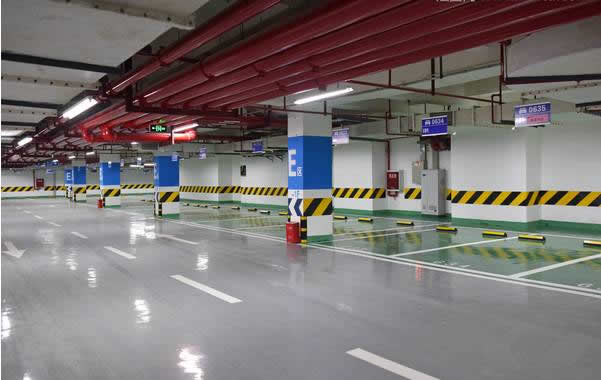

某住宅小区地下车库,地下共一层,建筑面积约2万平方米,层高3.75米。

根据防火分区实际情况(每个防火分区均不大于4000平方米,刨除正压送风部分,例如主楼楼梯间电梯等),每个防火分区均可划分为两个不大于2000平方米的防烟分区。
辅助空间例如配电室、泵房、换热站等是单独的防火分区,如果不是也应按照每个防烟分区面积不大于500平米划分,并单独设置排烟如(有需要)排风风机及补风风机。
根据以往设计习惯每个防烟分区单独设置一台排烟风机一台补风机,兼平时通风需要。
下面以一个面积为1865平米,停车数47辆的防烟分区为例。
排烟量计算:
地库层高为3.75米,排烟量如下:
3.75*1500+25500=31125立方米每小时
排风量计算:
换气次数法:
层高3.75米,按3米算,面积1865平米,换气次数按住宅类4次。计算如下:
3*1865*4=22380立方米每小时
单车排风量计算法:
停车数47辆,单车排风量按住宅300计算,计算如下:
47*300=14100立方米每小时
22380>14100,因此排风量应为22380立方米每小时。
排烟排风风机风量计算:
31125>22380,因此应按照排烟量选风机,风机风量为:
31125*1.1(漏风系数)=34237.5立方米每小时
注:漏风系数取值自暖规:
通风机风量应附加风管和设备的漏风量。送、排风系统可附加5%~10%,排烟兼排风系统宜附加10%~20%;
然后是补风风机的风量计算了,补风风机的风量应为排烟时补风与排风时送风风量的最大值确定。
由于排烟时的补风量为排烟量的50%,而送风量为排风量的80%,因此,补风量极有可能小于送风量。
补风量=31125*0.5=15562.5立方米每小时
送风量=22380*0.8=17904立方米每小时
因此补风风机的风量应为送风量*漏风系数,即:
17904*1.1=19694.4立方米每小时


以上是风机风量的计算。

排烟风机风量计算

j建筑排烟风机设置要求:

1、应设置在该排烟系统最高排烟口的上部,并应设在用耐火极限不小于2.5h的隔墙隔开的机房内,机房的门应采用耐火极限不低于0.6h的防火门。

2、为了方便维修,排烟风机外壳至墙壁或设备的距离不应小于60cm.

3、排烟风机与排烟道的连接方式应合理。实践证明,因为排烟风机与排烟风道连接方式不正确,常常会引起风机的性能显著下降。

4、排烟风机与排烟口应设有连锁装置。当任何一个排烟口开启时,排烟风机即能自动启动。即一经报警,确认发牛火灾时,由手动或由消防控制室遥控开启排烟口,则排烟风机立即投入运行,同时立即关闭着火区的通风空调系统。

5、排烟风机应设在混凝土或钢架基础上,但可不设置减振装置。风机吸人口管道上不应设有调节装置。
