消防高温风机
消防高温风机既可用于各种建筑消防排烟,还可用于各种建筑、人防工程、地下铁路、矿井、隧洞等排烟和排风。该消防高温风机设计有特殊的电机冷却系统.主风道介质温度280℃时,可连续运行30分钟以上。≤150℃时可长期连续运行。与同风量离心风机少占空间三分之二.重量减轻一半以上。该消防高温风机由五个主要部分组成。①叶轮②电机③内循环风冷系统④导叶、内筒⑤外筒。拆装与维修方便。该风机可根据建筑建设的要求采用卧式立式和吊式安装。
消防高温风机性能的选择和型号说明
1、风机性能表中列出的是最高效率范围内的性能,按风量分为五个性能点,选用时按性能表为准。出厂的风机合格品质在额定风量下,全压值误差不超过±5%,性能选用表是标准状态下的性能,无论技术文件或定货要求的性能均以标准状态为准。
2、风机安装方式可分为卧式和屋项式,如对风量、全压、安装尺寸等性能有特殊要求时,我厂将为您另行设计生产。
3、HTF-I、HTF-II表示常压型消防高温排烟专用风机,叶型采用轴流式:HTF-I(单速)和HTF-II(双速)两种;HTF-III、HTF-IV表示中压型消防高温排烟专用风机,叶型采用斜流式:有HTF-III(单速)和HTF-IV(双速)两种。
4、HTF-X为消音型消防高温排烟专用风机,用户可根据实际需要先用不同的种类。
5、HTF-W系列屋顶式消防高温排烟专用风机,用户可根据实际需要选用阴燃型玻璃钢风帽或钢制风帽。
HTF-I系列单速消防高温风机性能参数表
规格
叶轮直径mm
风量m3/h
全压Pa
转速rpm
功率KW
噪声dB(A)
№3.5
350
3500-6122
250-552
2900
1.1
≤76
№4
400
4525-6524
383-530
2900
1.5
≤78
№4.5
450
5023-7981
508-698
2900
2.2
≤79
№5
500
6818-9824
510-752
2900
3
≤80
№5.5
550
8256-12693
536-756
2900
4
≤86
№6
600
13197-16090
510-760
2900
5.5
≤86
№6.5
650
16254-51652
512-702
1450
5.5
≤88
№7
700
18908-24380
610-728
1450
7.5
≤88
№8
800
26012-31421
600-72 3
1450
7.5
≤89
№9
900
27513-33510
562-840
1450
11
≤90
№10
1000
35000-45679
630-770
1450
11
≤90
HTF-II系列双速消防高温风机性能参数表
规格 | 叶轮直径mm | 风量m3/h | 全压Pa | 转速rpm | 功率KW | 噪声Db(A) |
№5 |
500 | 3410-9824 | 188-752 | 2900-1450 | 2/4-6/2.4 |
≤75 |
№6 |
600 | 6599-16090 | 127-760 | 2900-1450 | 2/4-5.5/4.5 |
≤75 |
№7 |
700 | 12518-24380 | 267-728 | 960-1450 | 4/6-9/3 |
≤80 |
№8 |
800 | 17222-31421 | 263-723 | 960-1450 | 4/6-12/4 |
≤80 |
№9 |
900 | 18216-33510 | 246-765 | 960-1450 | 4/6-12/4 |
≤81 |
№10 |
1000 | 24019-45679 | 276-770 | 960-1450 | 4/6-12/4 |
≤81 |
HTF-III系列中压型消防高温风机性能参数
规格 | 叶轮直径mm | 风量m3/h | 全压Pa | 转速rpm | 功率KW | 噪声Db(A) |
№4 | 400 | 6061-7587 | 1087-1406 | 2900 | 4 | ≤79 |
№4.5 | 450 | 5002-9354 | 1051-1291 | 2900 | 5.5 | ≤80 |
№5 | 500 | 6862-12832 | 815-1381 | 2900 | 5.5 | ≤82 |
№5.5 | 550 | 11264-16795 | 874-1483 | 2900 | 7.5 | ≤85 |
№6 | 600 | 15598-20531 | 954-1540 | 2900 | 11 | ≤88 |
№6.5 | 650 | 20446-25192 | 1033-1270 | 1450 | 11 | ≤88 |
№7 | 700 | 25558-31490 | 1199-1473 | 1450 | 15 | ≤89 |
№8 | 800 | 28469-37437 | 981-1496 | 1450 | 18.5 | ≤89 |
№9 | 900 | 36276-44488 | 1110-1490 | 1450 | 22 | ≤91 |
№10 | 1000 | 40798-53710 | 984-1437 | 1450 | 22 | ≤92 |

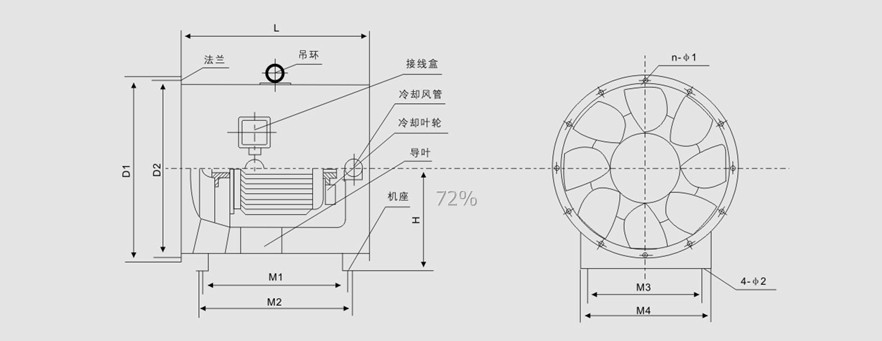

HTF-I、II系列消防高温风机外形及安装尺寸表
型号 | D1 | D2 | M1 | M2 | M3 | M4 | L | n-ф1 | 4-ф2 | H | |||
Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ | ||||||||
3.5 | 415 | 390 | 320 | 360 | 180 | 220 | 560 | 8-ф10 | ф11 | 240, | |||
4 | 465 | 440 | 350 | 390 | 200 | 240 | 600 | 8-ф10 | ф11 | 265 | |||
4.5 | 515 | 485 | 350 | 390 | 240 | 300 | 600 | 8-ф10 | ф11 | 290 | |||
5 | 585 | 540 | 380 | 380 | 420 | 420 | 300 | 400 | 650 | 650 | 8-ф10 | ф13 | 315 |
5.5 | 635 | 610 | 470 | 510 | 300 | 400 | 680 | 10-ф10 | ф13 | 355 | |||
6 | 685 | 650 | 520 | 520 | 560 | 560 | 400 | 500 | 700 | 700 | 10-ф10 | ф16 | 380 |
6.5 | 735 | 700 | 570 | 610 | 400 | 500 | 800 | 12-ф12 | ф16 | 400 | |||
7 | 785 | 755 | 570 | 610 | 610 | 650 | 500 | 600 | 800 | 870 | 12-ф12 | ф16 | 430 |
8 | 905 | 865 | 570 | 610 | 610 | 650 | 500 | 600 | 800 | 870 | 14-ф14 | ф16 | 490 |
9 | 1005 | 955 | 580 | 620 | 620 | 660 | 600 | 700 | 860 | 900 | 14-ф14 | ф16 | 550 |
10 | 1105 | 1070 | 580 | 620 | 620 | 660 | 600 | 700 | 860 | 900 | 16-ф12 | ф16 | 600 |

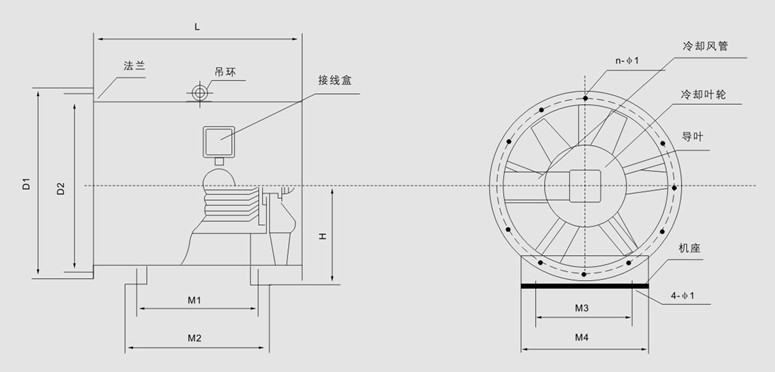

HTF-III、IV系列消防高温风机外形及安装尺寸表
型号 | D1 | D2 | M1 | M2 | M3 | M4 | L | n-ф1 | 4-ф2 | H | |||
Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ | ||||||||
4 | 465 | 44 | 400 | 440 | 200 | 240 | , 680 | 8-ф10 | ф11 | 265 | |||
4.5 | 515 | 485 | 400 | 440 | 240 | 300 | 700 | 8-ф10 | ф11 | 290 | |||
5 | 585 | 540 | 400 | 440 | 300 | 400 | 720 | 8-ф10 | ф13 | 315 | |||
5.5 | 635 | 610 | 500 | 540 | 300 | 400 | 750 | 10-ф10 | ф13 | 355 | |||
6 | 685 | 652 | 560 | 560 | 600 | 600 | 400 | 500 | 800 | 800 | 10-ф10 | ф16 | 380 |
6.5 | 735 | 700 | 650 | 690 | 400 | 500 | 900 | 12-ф12 | ф16 | 400 | |||
7 | 785 | 755 | 650 | 650 | 690 | 690 | 500 | 600 | 920 | 920 | 12-ф12 | ф16 | 430 |
8 | 905 | 865 | 700 | 700 | 740 | 740 | 500 | 600 | 1000 | 1050 | 14-ф14 | ф16 | 480 |
9 | 1005 | 955 | 700 | 700 | 740 | 740 | 600 | 700 | 1050 | 1100 | 14-ф14 | ф16 | 550 |
10 | 1105 | 1070 | 700 | 700 | 740 | 740 | 600 | 700 | 1080 | 1120 | 16-ф12 | ф16 | 600 |
