混流式加压送风机
文章来源：加压送风机 作者：加压送风机小编 发布时间：2018-01-26 16:17:12 浏览次数：12989
[导读]：混流式加压送风机具有结构紧凑、安装方便、运行可靠。该风机在相同风量、风压的情况下均比轴流式或离心式体积小，可直接与风管连接，水平安装或垂直安装。噪声低，适用范围广等特点。▶ 语音朗读
混流式加压送风机概述
混流式加压送风机具有同机号风量较离心风机大，风压较轴流风机高，可以轴向安装等特点；噪声低、耗电省、高效区宽、安装使用较离心风机方便、运行可靠等。
混流式加压送风机是一款结构紧凑、运行可靠的风机设备，在体积上比离心风机小，可以直接与风筒连接，水平安装或垂直安装。混流式正压送风机具有同机号风量较离心风机大，风压较轴流风机高，可以轴向安装 ，噪音超低是混流式正压送风机的最大特点。
混流式加压送风机特点
1、该风机的外壳经特别设计、可较大地降低外流噪声。在单位风量、单位风压的工况条件下、比A声级可降低2-3dB(A)，同时在较低转速的情况下，可获得较高风机压力。在工矿企业和高级民用建筑的送排风系统中可代替低压离心风机或代替高压轴流风机而不需要大量消声措施。
2、结构紧凑、安装方便、运行可靠；该风机在相同风量、风压的情况下均比轴流式或离心式体积小，可直接与风筒连接，水平安装或垂直安装，操作使用方便的特点。
3、噪声低：该风机的外壳经特别设计、可较大地降低外流噪声。在单位风量、单位风压的工况条件下、比A声级可降低2-3dB(A)，同时在较低转速的情况下，可获得较高风机压力。在工矿企业和高级民用建筑的送排风系统中可代替低压离心风机或代替高压轴流风机而不需要大量消声措施。
4、适用范围广：本系列产品分单速和双速两种型号，可根据不同的使用场合，改变风机的安装角度，改变叶片数和变换转速达到其使用要求。
混流式加压送风机应用

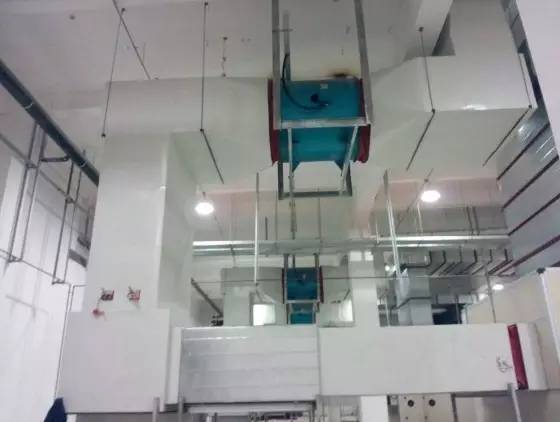

混流式加压送风机设置在专用的加压送风机房内。新风采气口尽量避开了火灾和烟气的威胁。风机风量为加压送风量的1.3～1.5倍，风机压头按最不利环路计算有1.1～1.15的裕量系数。由于送风口平时常开，加压送风系统易成为自然通风道，故在吸风管上加装连锁电动风阀。本工程在展览大厅、4D影院、旋转餐厅、封闭空间内走廊等不具备自然排烟的地区均设有机械排烟系统。 排烟风机采用专用高温排烟风机，消防排烟风机一般设在相关建筑的顶部或排烟机房内。风机风量为排烟量的1.3～1.5倍，风机压头应按最不利环路计算并有1.1～1.15的裕量系数。 风机吸入管设置了排烟防火阀：平时关、火灾时开、烟温280时关。排烟口常闭型，火灾时自动开启，联动排烟防火阀和排烟风机开启工作。广泛用于工业、民用建筑通风除尘等。

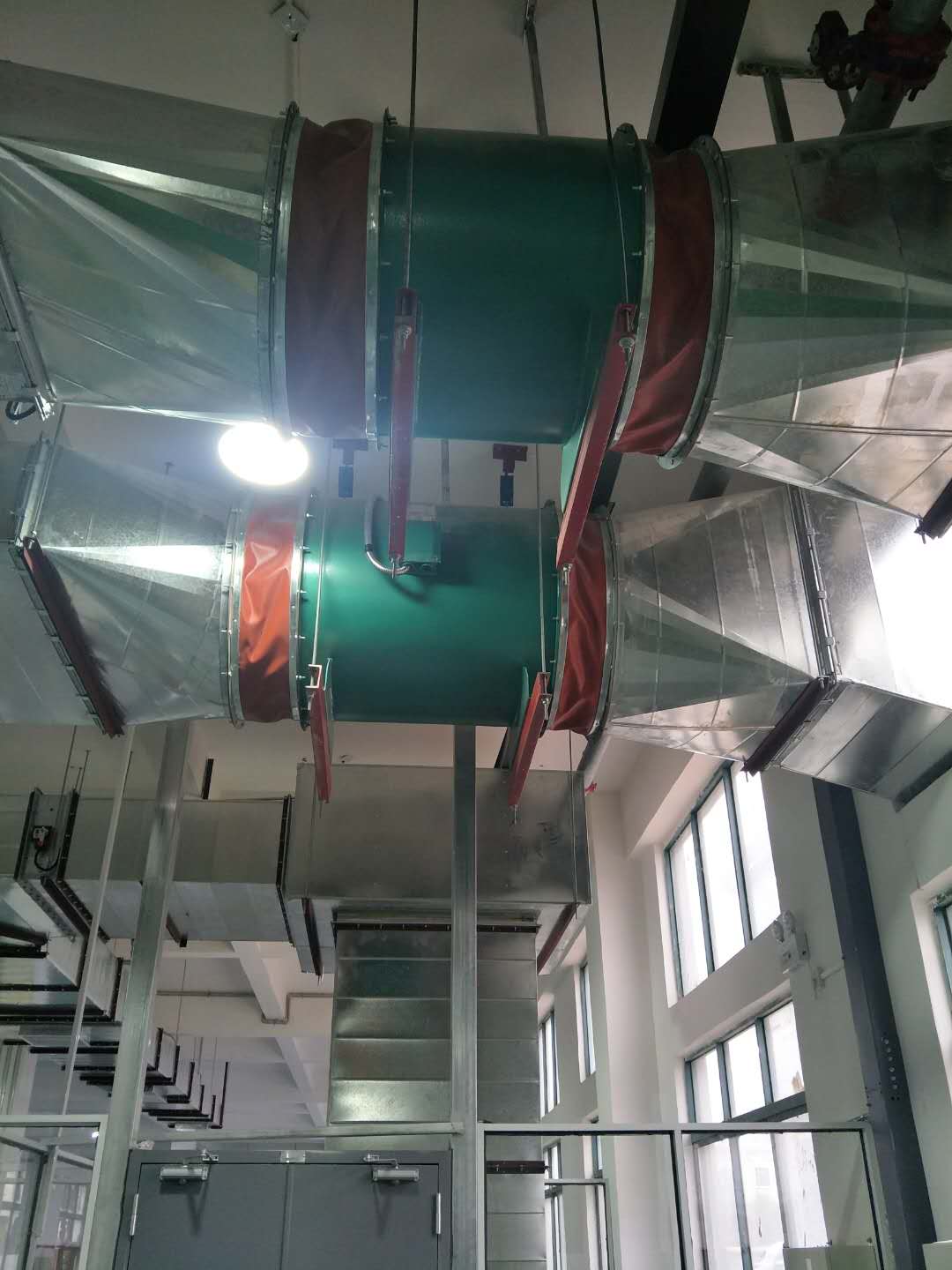

混流式加压送风机安装
1、安装前应认真检查风叶及机壳有否因运输损坏或变形，否则应待修复后方可安装；
2、检查连接螺栓是否松动，风机启动前，首先要检查风机管道内有无妨碍转动的物品。
3、检查电机绝缘性能是否良好，接通电源后查看有无摩擦碰撞及异常振动；
4、风机振动产生的原因很多，可从以下几点进行检查：
a)叶轮于风筒相摩擦，并发出异常的声响及振动；
b)支架底角螺栓未坚固，会出现较大的振动；
c)叶轮于轴承的连接螺栓松动；
d)支架与电机连接螺栓松动导致叶轮不平衡，轴承损坏而造成激烈振动；
混流式加压送风机性能参数
| 型号 |
转速 (rpm) |
序号 | 推荐工况点风量(m3/h) | 推荐工况点全压(Pa) | 配用电机 | A声级dB(A) | 重量(Kg) | |
| 型号 | 功率(KW) | |||||||
| 2.5 | 2900 | 1 | 2664 | 358 | Y801-2 | 0.75 | 72 | 42 |
| 2 | 2253 | 426 | ||||||
| 3 | 1932 | 482 | ||||||
| 4 | 1684 | 543 | ||||||
| 5 | 1532 | 634 | ||||||
| 1450 | 1 | 1362 | 96 | Y6324 | 0.18 | 64 | 36 | |
| 2 | 1232 | 117 | ||||||
| 3 | 1020 | 126 | ||||||
| 4 | 850 | 147 | ||||||
| 5 | 743 | 166 | ||||||
| 960 | 1 | 902 | 54 | Y6362 | 0.09 | 58 | 36 | |
| 2 | 746 | 66 | ||||||
| 3 | 675 | 78 | ||||||
| 4 | 563 | 83 | ||||||
| 5 | 492 | 98 | ||||||
| 3 | 2900 | 1 | 4652 | 512 | Y90L-2 | 2.2 | 73 | 67 |
| 2 | 4410 | 562 | ||||||
| 3 | 4018 | 691 | ||||||
| 4 | 3605 | 816 | ||||||
| 5 | 3212 | 883 | ||||||
| 1450 | 1 | 2312 | 121 | Y7114 | 0.25 | 66 | 45 | |
| 2 | 2205 | 138 | ||||||
| 3 | 2009 | 184 | ||||||
| 4 | 1803 | 216 | ||||||
| 5 | 1606 | 236 | ||||||
| 960 | 1 | 1512 | 67 | Y6326 | 0.12 | 60 | 40 | |
| 2 | 1436 | 93 | ||||||
| 3 | 1320 | 112 | ||||||
| 4 | 1164 | 127 | ||||||
| 5 | 1000 | 139 | ||||||
| 3.5 | 2900 | 1 | 5745 | 564 | Y100L-2 | 3 | 74 | 85 |
| 2 | 5317 | 623 | ||||||
| 3 | 4927 | 741 | ||||||
| 4 | 4542 | 876 | ||||||
| 5 | 4127 | 986 | ||||||
| 1450 | 1 | 3320 | 125 | Y7114 | 0.25 | 68 | 48 | |
| 2 | 3082 | 141 | ||||||
| 3 | 2876 | 174 | ||||||
| 4 | 2447 | 216 | ||||||
| 5 | 2130 | 257 | ||||||
| 960 | 1 | 1938 | 76 | Y7116 | 0.18 | 62 | 48 | |
| 2 | 1743 | 89 | ||||||
| 3 | 1592 | 103 | ||||||
| 4 | 1380 | 127 | ||||||
| 5 | 1234 | 146 | ||||||
| 型号 |
转速 (rpm) |
序号 | 推荐工况点风量(m3/h) | 推荐工况点全压(Pa) | 配用电机 | A声级dB(A) | 重量(Kg) | |
| 型号 | 功率(KW) | |||||||
| 4 |
2900 （原SWF-Ⅲ） |
1 | 7228 | 654 | Y112M-2 | 4 | 78 | 100 |
| 2 | 6801 | 715 | ||||||
| 3 | 6221 | 883 | ||||||
| 4 | 5688 | 1107 | ||||||
| 5 | 5242 | 1248 | ||||||
| 1450 | 1 | 4512 | 128 | Y7124 | 0.37 | 71 | 52 | |
| 2 | 4302 | 143 | ||||||
| 3 | 3636 | 175 | ||||||
| 4 | 3053 | 212 | ||||||
| 5 | 2765 | 285 | ||||||
| 960 | 1 | 2642 | 86 | Y7126 | 0.25 | 64 | 52 | |
| 2 | 2486 | 107 | ||||||
| 3 | 2237 | 129 | ||||||
| 4 | 1985 | 145 | ||||||
| 5 | 1743 | 156 | ||||||
| 4.5 |
2900 （原SWF-Ⅲ） |
1 | 9169 | 672 | Y132S-2 | 5.5 | 80 | 125 |
| 2 | 8731 | 753 | ||||||
| 3 | 8159 | 928 | ||||||
| 4 | 7561 | 1187 | ||||||
| 5 | 7124 | 1298 | ||||||
| 1450 | 1 | 4728 | 182 | Y802-4 | 0.55 | 73 | 70 | |
| 2 | 4552 | 207 | ||||||
| 3 | 4040 | 216 | ||||||
| 4 | 3392 | 265 | ||||||
| 5 | 3160 | 306 | ||||||
| 960 | 1 | 3592 | 88 | Y7126 | 0.25 | 66 | 65 | |
| 2 | 3264 | 107 | ||||||
| 3 | 2892 | 132 | ||||||
| 4 | 2576 | 148 | ||||||
| 5 | 2240 | 162 | ||||||
| 5 |
2900 （原SWF-Ⅲ） |
1 | 13110 | 801 | Y132S-2 | 5.5 | 83 | 135 |
| 2 | 12410 | 859 | ||||||
| 3 | 11865 | 1048 | ||||||
| 4 | 11342 | 1212 | ||||||
| 5 | 9876 | 1316 | ||||||
| 1450 | 1 | 8652 | 196 | Y90S-4 | 1.1 | 77 | 80 | |
| 2 | 7433 | 220 | ||||||
| 3 | 6664 | 278 | ||||||
| 4 | 5252 | 326 | ||||||
| 5 | 4896 | 382 | ||||||
| 960 | 1 | 5624 | 96 | Y8026 | 0.37 | 68 | 75 | |
| 2 | 4984 | 124 | ||||||
| 3 | 4322 | 136 | ||||||
| 4 | 3778 | 158 | ||||||
| 5 | 3215 | 182 | ||||||
| 型号 |
转速 (rpm) |
序号 | 推荐工况点风量(m3/h) | 推荐工况点全压(Pa) | 配用电机 | A声级dB(A) | 重量(Kg) | |
| 型号 | 功率(KW) | |||||||
| 5.5 |
2900 （原SWF-Ⅲ） |
1 | 16820 | 824 | Y132S-2 | 7.5 | 84 | 145 |
| 2 | 15764 | 936 | ||||||
| 3 | 14562 | 1128 | ||||||
| 4 | 13450 | 1229 | ||||||
| 5 | 12264 | 1338 | ||||||
| 1450 | 1 | 9126 | 258 | Y90L-4 | 1.5 | 78 | 100 | |
| 2 | 8445 | 296 | ||||||
| 3 | 7938 | 328 | ||||||
| 4 | 7431 | 354 | ||||||
| 5 | 6925 | 385 | ||||||
| 960 | 1 | 6532 | 119 | Y8036 | 0.55 | 69 | 90 | |
| 2 | 5796 | 134 | ||||||
| 3 | 5257 | 148 | ||||||
| 4 | 4893 | 175 | ||||||
| 5 | 4265 | 206 | ||||||
| 6 |
2900 （原SWF-Ⅲ） |
1 | 19230 | 836 | Y132S-2 | 7.5 | 85 | 155 |
| 2 | 18220 | 962 | ||||||
| 3 | 17824 | 1143 | ||||||
| 4 | 17210 | 1256 | ||||||
| 5 | 15210 | 1365 | ||||||
| 1450 | 1 | 11625 | 165 | Y90L-4 | 1.5 | 79 | 110 | |
| 2 | 10000 | 200 | ||||||
| 3 | 8900 | 262 | ||||||
| 4 | 8121 | 325 | ||||||
| 5 | 7560 | 382 | ||||||
| 960 | 1 | 8025 | 128 | Y90S-6 | 0.75 | 70 | 105 | |
| 2 | 7129 | 142 | ||||||
| 3 | 6283 | 176 | ||||||
| 4 | 5567 | 205 | ||||||
| 5 | 4986 | 236 | ||||||
| 6.5 |
1450 |
1 | 25124 | 524 | Y132S-4 | 7.5 | 82 | 205 |
| 2 | 23984 | 658 | ||||||
| 3 | 23044 | 832 | ||||||
| 4 | 21864 | 952 | ||||||
| 5 | 18672 | 1038 | ||||||
| 1450 | 1 | 15064 | 282 | Y100L-4 | 2.2 | 80 | 145 | |
| 2 | 13660 | 315 | ||||||
| 3 | 12255 | 350 | ||||||
| 4 | 10840 | 382 | ||||||
| 5 | 9424 | 418 | ||||||
| 960 | 1 | 10544 | 155 | Y90S-6 | 0.75 | 71 | 125 | |
| 2 | 9562 | 178 | ||||||
| 3 | 8578 | 198 | ||||||
| 4 | 7588 | 215 | ||||||
| 5 | 7540 | 238 | ||||||
| 型号 |
转速 (rpm) |
序号 | 推荐工况点风量(m3/h) | 推荐工况点全压(Pa) | 配用电机 | A声级dB(A) | 重量(Kg) | |
| 型号 | 功率(KW) | |||||||
| 7 |
1450 （原SWF-Ⅲ） |
1 | 31380 | 608 | Y160M-4 | 11 | 84 | 250 |
| 2 | 29880 | 765 | ||||||
| 3 | 28805 | 968 | ||||||
| 4 | 27330 | 1108 | ||||||
| 5 | 24820 | 1208 | ||||||
| 1450 | 1 | 18800 | 329 | Y100L-4 | 3 | 81 | 175 | |
| 2 | 17075 | 370 | ||||||
| 3 | 15319 | 404 | ||||||
| 4 | 13550 | 441 | ||||||
| 5 | 11780 | 470 | ||||||
| 960 | 1 | 13820 | 186 | Y90L-6 | 1.1 | 74 | 150 | |
| 2 | 11952 | 202 | ||||||
| 3 | 10724 | 228 | ||||||
| 4 | 9485 | 257 | ||||||
| 5 | 8246 | 278 | ||||||
| 7.5 |
1450 |
1 | 30627 | 712 | Y160M-4 | 11 | 87 | 265 |
| 2 | 29012 | 893 | ||||||
| 3 | 27232 | 1052 | ||||||
| 4 | 25518 | 1183 | ||||||
| 5 | 23422 | 1236 | ||||||
| 1450 | 1 | 22538 | 378 | Y112M-4 | 4 | 82 | 195 | |
| 2 | 20490 | 420 | ||||||
| 3 | 18382 | 465 | ||||||
| 4 | 16260 | 504 | ||||||
| 5 | 14136 | 542 | ||||||
| 960 | 1 | 15776 | 208 | Y100L-6 | 1.5 | 76 | 165 | |
| 2 | 14343 | 231 | ||||||
| 3 | 12876 | 256 | ||||||
| 4 | 11382 | 278 | ||||||
| 5 | 9895 | 298 | ||||||
| 8 |
1450（原SWF-Ⅲ） |
1 | 37350 | 809 | Y160L-4 | 15 | 90 | 285 |
| 2 | 35380 | 992 | ||||||
| 3 | 33210 | 1186 | ||||||
| 4 | 31120 | 1234 | ||||||
| 5 | 28564 | 1305 | ||||||
| 960 | 1 | 25467 | 193 | Y132M-6 | 4 | 82 | 220 | |
| 2 | 22424 | 292 | ||||||
| 3 | 18636 | 382 | ||||||
| 4 | 17129 | 448 | ||||||
| 5 | 16269 | 516 | ||||||
| 720 | 1 | 19185 | 116 | Y112M-8 | 1.5 | 75 | 195 | |
| 2 | 16818 | 175 | ||||||
| 3 | 13977 | 232 | ||||||
| 4 | 12846 | 272 | ||||||
| 5 | 11528 | 315 | ||||||
| 型号 |
转速 (rpm) |
序号 | 推荐工况点风量(m3/h) | 推荐工况点全压(Pa) | 配用电机 | A声级dB(A) | 重量(Kg) | |
| 型号 | 功率(KW) | |||||||
| 9 |
1450 （原SWF-Ⅲ） |
1 | 46138 | 785 | Y180M-4 | 18.5 | 92 | 400 |
| 2 | 41590 | 946 | ||||||
| 3 | 39478 | 1165 | ||||||
| 4 | 37310 | 1213 | ||||||
| 5 | 33579 | 1343 | ||||||
| 960 | 1 | 34206 | 282 | Y132M-6 | 5.5 | 86 | 285 | |
| 2 | 32056 | 370 | ||||||
| 3 | 27174 | 430 | ||||||
| 4 | 24456 | 496 | ||||||
| 5 | 22011 | 564 | ||||||
| 720 | 1 | 25654 | 164 | Y132S-8 | 2.2 | 78 | 245 | |
| 2 | 24042 | 215 | ||||||
| 3 | 20381 | 252 | ||||||
| 4 | 18342 | 288 | ||||||
| 5 | 16508 | 327 | ||||||
| 10 |
1450 （原SWF-Ⅲ） |
1 | 51821 | 792 | Y180M-4 | 18.5 | 93 | 460 |
| 2 | 48152 | 998 | ||||||
| 3 | 46952 | 1168 | ||||||
| 4 | 45032 | 1225 | ||||||
| 5 | 40528 | 1378 | ||||||
| 960 | 1 | 44054 | 288 | Y160M-6 | 7.5 | 86 | 325 | |
| 2 | 40598 | 329 | ||||||
| 3 | 36916 | 371 | ||||||
| 4 | 33224 | 428 | ||||||
| 5 | 29902 | 496 | ||||||
| 720 | 1 | 33041 | 167 | Y132M-8 | 3 | 78 | 285 | |
| 2 | 30448 | 191 | ||||||
| 3 | 27687 | 215 | ||||||
| 4 | 24198 | 248 | ||||||
| 5 | 22427 | 288 | ||||||
| 11 |
1450（原SWF-Ⅲ） |
1 | 59521 | 809 | Y180L-4 | 22 | 94 | 544 |
| 2 | 56629 | 992 | ||||||
| 3 | 55080 | 1186 | ||||||
| 4 | 53530 | 1234 | ||||||
| 5 | 48177 | 1305 | ||||||
| 960 | 1 | 48729 | 806 | Y160L-6 | 11 | 86 | 430 | |
| 2 | 46099 | 967 | ||||||
| 3 | 43572 | 1128 | ||||||
| 4 | 39215 | 1232 | ||||||
| 5 | 35294 | 1382 | ||||||
| 720 | 1 | 36546 | 181 | Y160.M-8 | 4 | 80 | 405 | |
| 2 | 34574 | 202 | ||||||
| 3 | 32679 | 218 | ||||||
| 4 | 29411 | 248 | ||||||
| 5 | 26470 | 300 | ||||||
| 型号 |
转速 (rpm) |
序号 | 推荐工况点风量(m3/h) | 推荐工况点全压(Pa) | 配用电机 | A声级dB(A) | 重量(Kg) | |
| 型号 | 功率(KW) | |||||||
| 12 | 960 | 1 | 83151 | 865 | Y225M-6 | 30 | 96 | 675 |
| 2 | 78660 | 974 | ||||||
| 3 | 73750 | 1153 | ||||||
| 4 | 66375 | 1334 | ||||||
| 5 | 60923 | 1396 | ||||||
| 960（原SWF-Ⅲ） | 1 | 71092 | 786 | Y200L-6 | 22 | 95 | 635 | |
| 2 | 68358 | 866 | ||||||
| 3 | 65158 | 1083 | ||||||
| 4 | 62058 | 1235 | ||||||
| 5 | 55852 | 1308 | ||||||
| 720 | 1 | 64292 | 429 | Y200L-8 | 15 | 91 | 635 | |
| 2 | 60820 | 471 | ||||||
| 3 | 57226 | 498 | ||||||
| 4 | 51503 | 558 | ||||||
| 5 | 47534 | 625 | ||||||
| 13 |
960 |
1 | 94782 | 870 | Y250M-6 | 37 | 97 | 775 |
| 2 | 91117 | 964 | ||||||
| 3 | 86788 | 1194 | ||||||
| 4 | 82382 | 1356 | ||||||
| 5 | 74144 | 1435 | ||||||
| 960（原SWF-Ⅲ） | 1 | 87761 | 805 | Y225M-6 | 30 | 95 | 735 | |
| 2 | 84386 | 892 | ||||||
| 3 | 80386 | 1106 | ||||||
| 4 | 76280 | 1256 | ||||||
| 5 | 68652 | 1329 | ||||||
| 720 | 1 | 71565 | 441 | Y200L-8 | 15 | 91 | 685 | |
| 2 | 67702 | 482 | ||||||
| 3 | 63699 | 508 | ||||||
| 4 | 57329 | 568 | ||||||
| 5 | 51596 | 637 | ||||||
| 14 |
960 |
1 | 107518 | 916 | Y280S-6 | 45 | 98 | 805 |
| 2 | 102440 | 974 | ||||||
| 3 | 97210 | 1078 | ||||||
| 4 | 87489 | 1275 | ||||||
| 5 | 78740 | 1395 | ||||||
| 960 | 1 | 99554 | 849 | Y250M-6 | 37 | 96 | 785 | |
| 2 | 94855 | 902 | ||||||
| 3 | 90010 | 998 | ||||||
| 4 | 81009 | 1181 | ||||||
| 5 | 72908 | 1292 | ||||||
| 720 | 1 | 84446 | 494 | Y225S-8 | 18.5 | 92 | 725 | |
| 2 | 79888 | 540 | ||||||
| 3 | 75164 | 572 | ||||||
| 4 | 67648 | 642 | ||||||
| 5 | 60883 | 723 | ||||||
总结
以上就是混流式加压送风机详细介绍。希望这款风机对您有所帮助，关于更多关于混流式加压送风机的使用售后问题，欢迎及时向我们咨询，我们都将为大家做出更加详细介绍。
非特殊说明，本文为本站原创（翻译）文章，转载请注明：本文转自：江西鑫佳通科技股份有限公司。
本文连接：http://www.jxjttf.com/product/3124231134.html
想了解更多请点击===>>混流式加压送风机 加压送风机
上一个产品：混流风机
下一个产品：SJG系列管道斜流式通风机（鼓形）
混流式加压送风机产品知识推荐
- 高层建筑安装加压送风机有什么好处?正压送风机工作原理 2018-01-08
- 加压送风机操作要掌握的要领 2017-11-08
- 加压送风机在建筑物中使用 2017-09-23
- 防烟排烟系统维护管理标准 2017-09-05
- 加压送风机主要特点及安装维护等技巧有哪些？ 2018-08-09
- 加压送风机操作要掌握的要领 2017-10-20
- 临汾加压送风机哪家质量好 2017-07-03
- 安徽加压送风机零售 2017-07-03
- 滕州轴流式加压送风机 2017-05-27
- 滕州屋顶加压送风机 2017-06-08
- 江西加压送风机 2017-06-15
- 东营屋顶加压送风机 2017-06-12
- 贵州加压送风机零售 2017-07-03
- 陕西加压送风机经销商 2017-06-26
- 东营轴流式加压送风机 2017-06-12
- 黑龙江加压送风机供应厂家 2017-06-12
- 湖北加压送风机经销商 2017-05-23
- 南昌消防加压送风机 2017-06-15
- 南昌车库加压送风机 2017-06-15
- 四川车库加压送风机 2017-05-22
相关评论：
