混流风机

文章来源:混流通风机 作者:混流通风机小编 发布时间:2018-01-27 11:40:05 浏览次数:2819
[导读]:混流风机结合了轴流式和离心式风机的特征,外形看起来更像传统的轴流式风机。机壳可具有敞开的入口,但更常见的情况是,它具有直角弯曲形状,使电机可以放在管道外部。排泄壳缓慢膨胀,以放慢空气或气体流的速度,并将动能转换为有用的静态压力。混流风机风压系数比轴流风机高,流量系数比离心风机大,用在风压和流量都不大不小的场合。它填补了轴流风机和离心风机之间的空白。同时具备装简单方便的特点。

混流风机概述:

混流风机结合了轴流式和离心式风机的特征,外形看起来更像传统的轴流式风机。机壳可具有敞开的入口,但更常见的情况是,它具有直角弯曲形状,使电机可以放在管道外部。排泄壳缓慢膨胀,以放慢空气或气体流的速度,并将动能转换为有用的静态压力。

混流风机风压系数比轴流风机高,流量系数比离心风机大,用在风压和流量都“不大不小”的场合。它填补了轴流风机和离心风机之间的空白。同时具备装简单方便的特点。

低噪节能混流通风机是介于轴流式和离心式通风机之间的一种新型风机,它具有离心式风机的高压力,轴流风机的大流量,效率高,节能好,噪声低,安装方便等特点。本系列通风机设计颖,结构紧凑,体积小,重量轻,易安装,与老式的离心式风机相比可节电20%,转速小于2000r/min时,噪声低于75dB(A),风机联接管道和安装在空调箱内时,噪声小于70dB(A)。

低噪声混流风机针对目前通风空调系统中,经常出现的风机压力偏高而流量不足或流量偏大而压力不够的这种系统与风机不相匹配的情形,我们根据“准三元”理论和“子午加速”设计方法,研制成功比转数介于离心和轴流之间,压力系数高于轴流风机和流量系统高于离心的一种新型风机。因此,用户选型范围更为广泛,系统匹配更趋合理,有利于系统节能。它是目前通风机中最适宜管道加压系统的新型产品。

混流风机

混流风机用途:

广泛应用于工业和民用建筑的通风空调系统。特别适合适用于管道加压送风。SWF(A)【HLF】-Ⅰ型可取代高压轴流风机SWF(A)【HLF】-Ⅱ型双速,一机两用,SWF(A)【HLF】-Ⅲ型可替代中高压离心风机。

混流风机用途

混流风机结构与特点:

基本结构型式为进出风口在同一轴线上(即轴向结构),轮壳为锥形筒,叶片沿流向呈不等宽度形状。筒形有直筒型,鼓形和进口加弧形消声器等三种型式。

根据气流子午加速原理,风机具有离心和轴流的双重特性,即既有较高的压力又有较大的流量,并具有效率高、噪声低且高效区宽广等优点。

结构紧凑、重量轻、安装方便、占地面积小。

混流风机安装与使用:

水平、垂直和吊顶均可安装。抽风、送风和管道加压均可使用。

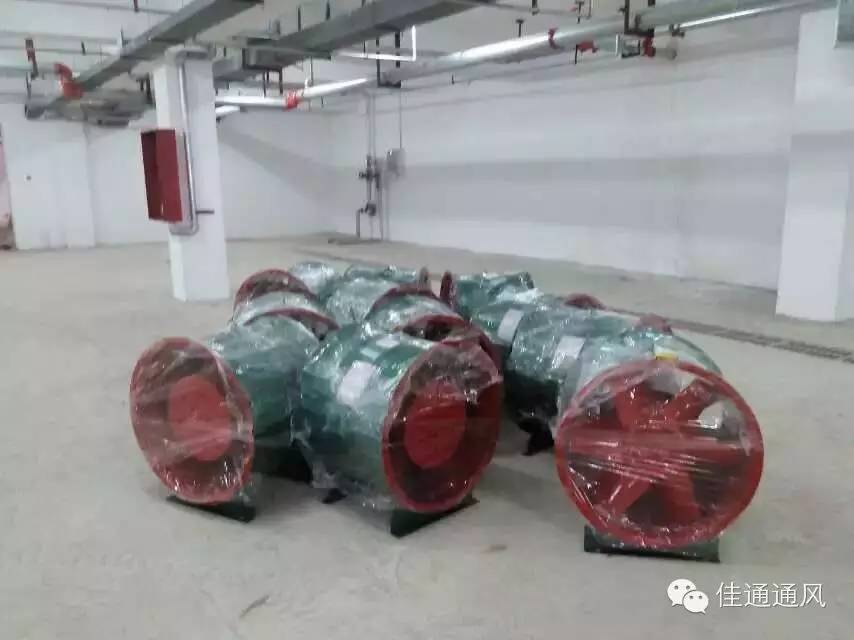

混流风机安装

混流风机安装使用、维护、保养

混流风机维护保养

A、 安装前应认真检查风叶及机壳有否因运输损坏或变形,否则应待修复后可安装;

B、检查叶片与风筒有否因连接螺钉松动而碰壳,如叶片风筒间隙不均匀,则应先调整后方可安装;

C、风机起动前,首先要检查风机及管道内有无妨碍转动的物品;

D、检查电机绝缘性能是否良好,接通电源后查看有无摩擦碰撞及异常振动;

E、在正常运行中,如遇下列情况应立即停机检查:

   1、电机温升超过70摄氏度;

   2、电机昌白烟;

   3、发生强烈振动或有较大的磁幢声。

混流风机常见故障分析风机振动产生的原因很多,可从下述方面进行检查:

A、 叶轮与风筒相磨擦,并发出异常的声音及振动;

B、支架底脚螺栓未紧固,亦会出现较大的振动;

C、叶轮因运输中受压变形或螺栓松动而产生振动;

D、叶片与轴套连接螺钉松动或主轴弯曲变形E、支架与电机连接螺钉松动导致叶片不平衡,轴承损坏而造成激烈振动。

混流风机发热。在常温下运转一段时间后,发现电机温升过高,则可能有下列原因造成:

A、 电机轴承损坏,配合间隙小,不符合要求;

B、轴与轴承安装歪斜,两个轴承不同轴度;

C、阻力过大,电机超负荷运行;

D、电源电压过低或三相电机断相运行。

混流风机性能:

机号 转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速功
率(kw)
双速功
率(kw)
噪声
dB(A)
重量
Kg
4 1450 4302
3636
3053
143
175
212
0.37 / 71 53
4.5 1450 4552
4040
3392
207
216
265
0.55 / 73 65
5 1450 7433
6664
5252
220
278
326
1.1 / 77 77
6 1450 10000
8900
8121
200
262
326
1.5 / 79 96
7 1450 18800
15319
11780
329
370
470
3.0 3.2/1.1 82 143
960 12050
10140
7799
124
162
206
1.1 73 130
8 1450 41256
35380
28148
560
667
872
11 12/4 91 272
960 25467
24241
8636
193
292
382
4.0 82 218
8.2 1450 46066
42370
34709
539
754
926
11 12/4 91 280
960 30499
28052
22979
236
331
436
4.0 84 226
机号 转速
(rpm)
风量
(m3/h)
风压
(Pa)
单速功
率(kw)
双速功
率(kw)
噪声
dB(A)
重量
Kg
9 1450 56666
51590
48044
644
845
981
18.5 18.5/6.2 92 390
960 34206
32056
27174
282
370
430
5.5 86 295
10 1450 66541
61321
55758
704
751
804
22 26/8.7 93 438
1450 44054
40598
36916
228
329
371
7.5 86 365
11 1450 73601
68629
63812
709
789
843
22 26/8.7 94 500
960 48729
46099
43572
310
346
370
11 86 445
12 960 85723
81093
76031
763
837
886
30 30/15 95 700
720 64292
60820
57226
429
471
498
15 91 650
13 960 95420
90270
84933
785
857
904
30 30/15 95 740
720 71565
67702
63699
441
482
508
15 91 690

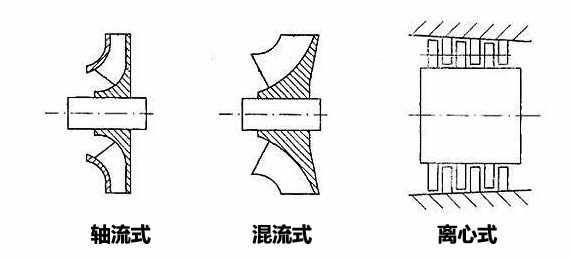

混流风机、轴流风机、离心风机区别:

混流风机、轴流风机、离心风机这种叫法主根据风机气流运动进行的一种分类方法:

1、离心风机 气流进入旋转的叶片通道,在离心力作用下气体被压缩并沿着半径方向流动。

2、轴流风机 气流轴向进入风机叶轮后,在旋转叶片的流道中沿着轴线方向流动的风机。相对于离心风机,轴流风机具有流量大、体积小、压头低的特点,用于有灰尘和腐蚀性气体场合时需注意。

3、斜流式(混流式)风机 在风机的叶轮中,气流的方向处于轴流式之间,近似沿锥流动,故可称为斜流式(混流式)风机。这种风机的压力系数比轴流式风机高,而流量系数比离心式风机高。



总结:

 以上就是小编为大家介绍一下混流风机的有关内容。最后,小编为大家总结一下。混流风机是混流轮毂叶轮、采用高温电机,电机全封闭内置,并设有专门的电机冷却系统,耐高温、效率高、噪声低、体积小、安装方便。

 隧道、地下车库、高级民用建筑、冶金、厂矿等通风换气场所最佳理想选择。 如果需要详细了解高效低噪声混流式通风机作用,或者混流式通风机的维护与保养,请点击链接查看相关详细知识内容。
