swf混流式风机

文章来源:混流式风机 作者:混流式风机小编 发布时间:2018-02-08 13:17:48 浏览次数:3236
[导读]:SWF混流式风机应用子午加速方法和“准三元”流动理论设计,采用锥形轮毂结构,扭曲翼形叶片,进风口加置集流器或弧形消音器。压力较同机号轴流风机高,风量较同机号离心风机大,具有效率高、结构紧凑、噪音低、体积小、安装方便等优点,该SWF混流式风机广泛适用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所。其中双速风机可根据使用工况要求通过变速来调整所需风量、风压。

SWF混流式风机应用子午加速方法和“准三元”流动理论设计,采用锥形轮毂结构,扭曲翼形叶片,进风口加置集流器或弧形消音器。压力较同机号轴流风机高,风量较同机号离心风机大,具有效率高、结构紧凑、噪音低、体积小、安装方便等优点,该SWF混流式风机广泛适用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所。其中双速风机可根据使用工况要求通过变速来调整所需风量、风压。

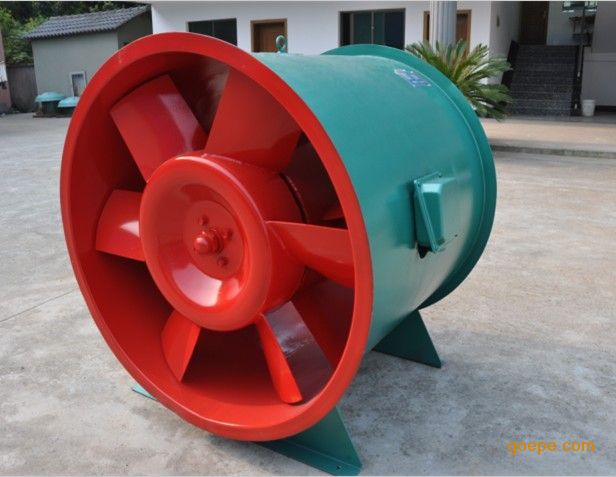

SWF混流式风机

SWF混流式风机用途

SWF混流式风机性能决定了其用途属性,广泛用于写字楼、宾馆及其他大型高级民用建筑的通风排风系统,也可用于冷库、纺织等工矿企业的通风换气,SWF混流式风机结构紧凑,安装方便,运行可靠:该风机叶型经计算机动态模拟设计,可较大地降低气动噪声,在单位风量,单位风压的工况条件下,比A声级可降低3-5dB(A),同时在较低转速的情况下,可获得较高风机压力,在工矿企业和高级民用建筑的送排风系统中可代替低压离心风机或代替高压轴流风机而不需大量消声措施。

SWF系列混流式风机是一种子午加速斜流式风机。本风机采用先进的CAD软件,经多目标优化,性能预示设计研制的高科技产品。压力较同机号轴流风机高,风量较同机号离心风机大,具有效率高,高效区宽,可轴向安装等特点。

SWF混流式风机特点

1、结构紧凑、安装方便、运行可靠:该风机在相同风量、风压的情况下均比轴流式或离心式体积小,可直接与风筒连接,水平安装或垂直安装,操作使用方便的特点。

2、噪声低:该风机的外壳经特别设计、可较大地降低涡流噪声。在单位风量、单位风压的工况条件下,比A声级可降低2-3dB(A),同时在较低转速的情况下可获得较高风机压力。在工矿企业和高级民用建筑的送排风系统中可代替低压离心风机或代替高压轴流风机而不需要大量消声措施。

3、使用范围广:本系列产品分单速和双速两种型号,可根据不同的使用场合,改变风机的安装角度、改变叶片数和变换转速达到其使用要求。

SWF混流式风机特点

SWF混流式风机安装方式

1、该系列风机按气流方向可分为四种:a、水平安装吸风式 b、水平安装排风式 c、垂直安装吸风式 d、垂直安装排风式;

2、若用户使用在对噪声要求较高的场合,在连接管道时,在吸排风口应用帆布软接;

3、若风机垂直吸、排风机如用于屋顶上,可增设风帽似屋顶式风机;

4、若用户使用高温场合,如作消防排烟风机使用,则我公司可把风机改装成耐高温风机。

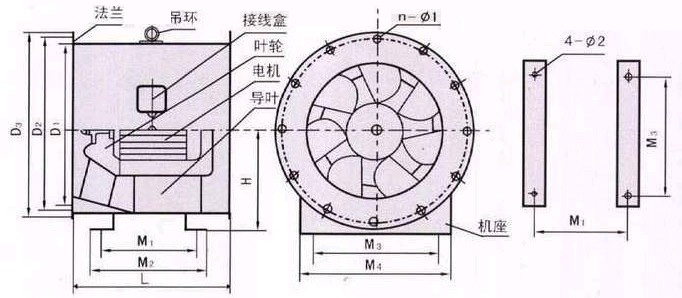

SWF混流式风机安装方式

SWF混流式风机安装

1、安装前应认真检查风叶及机壳有否因运输损坏或变形,否则应待修复后方可安装;

2、检查连接螺栓是否松动,风机起动前,首先要检查风机管道内有无妨碍转动的物品;

3、检查电机绝缘性能是否良好,接通电源后查看有无磨擦碰撞及异常振动;

4、风机振动产生的原因很多,可从下述方面进行检查:

a、叶轮与风筒相磨擦,并发出异常的声响及振动;

b、支架底脚螺栓未紧固,亦会出现较大的振动;

c、叶轮与轴套的连接螺栓松动;

d、支架与电机连接螺栓松动导致叶轮不平衡,轴承损坏而造成激烈振动。

5、在常温下运转发现电机温升过高,则可能由下列原因造成:

a、电机轴承损坏,配合间隙小,不符合要求;

b、轴与轴随安装歪斜,两个轴承不同轴度;

c、电源电压过低或三相电机断相运行。

SWF混流式风机安装

SWF混流式风机性能参数

型号 转速
(rpm)
序号 推荐工况点
风量(m3/h)
推荐工况点
全压(pa)
配用电机 A声级
dB(A)
重量
(kg )
型号 功率
(kw)
2.5 2900 1 2664 358 Y801-2 0.75 72 42
2 2253 426
3 1932 482
4 1684 543
5 1532 634
1450 1 1362 96 Y6324 0.18 64 36
2 1232 117
3 1020 126
4 850 147
5 743 166
960 1 902 54 Y6326 0.09 58 36
2 746 66
3 675 78
4 563 83
5 492 98
3 2900 1 4652 512 Y90L-2 2.2 73 67
2 4410 562
3 4018 691
4 3605 816
5 3212 883
1450 1 2312 121 Y7114 0.25 66 45
2 2205 138
3 2009 184
4 1803 216
5 1606 236
960 1 1512 67 Y6326 0.12 60 40
2 1436 93
3 1320 112
4 1164 127
5 1000 139
3.5 2900 1 5745 564 Y100L-2 3 74 85
2 5317 623
3 4927 741
4 4542 876
5 4127 986
1450 1 3320 125 Y7114 0.25 68 48
2 3082 141
3 2876 174
4 2447 216
5 2130 257
960 1 1938 76 Y7116 0.18 62 48
2 1743 89
3 1592 103
4 1380 127
5 1234 146
型号 转速
(rpm)
序号 推荐工况点
风量(m3/h)
推荐工况点
全压(pa)
配用电机 A声级
dB(A)
重量
(kg )
型号 功率
(kw)
4 2900
(原SWF-Ⅲ)
1 7228 654 Y112M-2 4 78 100
2 6801 715
3 6221 883
4 5688 1107
5 5242 1248
1450 1 4512 128 Y7124 0.37 71 52
2 4302 143
3 3636 175
4 3053 212
5 2765 285
960 1 2642 86 Y7126 0.25 64 52
2 2486 107
3 2237 129
4 1985 145
5 1743 156
4.5 2900
(原SWF-Ⅲ)
1 9169 672 Y132S-2 5.5 80 125
2 8731 753
3 8159 928
4 7561 1187
5 7124 1298
1450 1 4728 182 Y802-4 0.55 73 70
2 4552 207
3 4040 216
4 3392 265
5 3160 306
960 1 3592 88 Y7126 0.25 66 65
2 3264 107
3 2892 132
4 2576 148
5 2240 162
5 2900
(原SWF-Ⅲ)
1 13110 801 Y132S-2 5.5 83 135
2 12410 859
3 11865 1048
4 11342 1212
5 9876 1316
1450 1 8652 196 Y90S-4 1.1 77 80
2 7433 220
3 6664 278
4 5252 326
5 4896 382
960 1 5624 96 Y8026 0.37 68 75
2 4984 124
3 4322 136
4 3778 158
5 3215 182
型号 转速
(rpm)
序号 推荐工况点
风量(m3/h)
推荐工况点
全压(pa)
配用电机 A声级
dB(A)
重量
(kg )
型号 功率
(kw)
5.5 2900
(原SWF-Ⅲ)
1 16820 824 Y132S-2 7.5 84 145
2 15764 936
3 14562 1128
4 13450 1229
5 12264 1338
1450 1 9126 258 Y90L-4 1.5 78 100
2 8445 296
3 7938 328
4 7431 354
5 6925 385
960 1 6532 119 Y8036 0.55 69 90
2 5796 134
3 5257 148
4 4893 175
5 4265 206
6 2900
(原SWF-Ⅲ)
1 19230 836 Y132S-2 7.5 85 155
2 18220 962
3 17824 1143
4 17210 1256
5 15210 1365
1450 1 11625 165 Y90L-4 1.5 79 110
2 10000 200
3 8900 262
4 8121 325
5 7560 382
960 1 8025 128 Y90S-6 0.75 70 105
2 7129 142
3 6283 176
4 5567 205
5 4986 236
6.5 1450 1 25124 524 Y132S-4 7.5 82 205
2 23984 658
3 23044 832
4 21864 952
5 18672 1038
1450 1 15064 282 Y100L-4 2.2 80 145
2 13660 315
3 12255 350
4 10840 382
5 9424 418
960 1 10544 155 Y90S-6 0.75 71 125
2 9562 178
3 8578 198
4 7588 215
5 7540 238
型号 转速
(rpm)
序号 推荐工况点
风量(m3/h)
推荐工况点
全压(pa)
配用电机 A声级
dB(A)
重量
(kg )
型号 功率
(kw)
7 1450
(原SWF-Ⅲ)
1 31380 608 Y160M-4 11 84 250
2 29880 765
3 28805 968
4 27330 1108
5 24820 1208
1450 1 18800 329 Y100L-4 3 81 175
2 17075 370
3 15319 404
4 13550 441
5 11780 470
960 1 13820 186 Y90L-6 1.1 74 150
2 11952 202
3 10724 228
4 9485 257
5 8246 278
7.5 1450 1 30627 712 Y160M-4 11 87 265
2 29012 893
3 27232 1052
4 25518 1183
5 23422 1236
1450 1 22538 378 Y112M-4 4 82 195
2 20490 420
3 18382 465
4 16260 504
5 14136 542
960 1 15776 208 Y100L-6 1.5 76 165
2 14343 231
3 12867 256
4 11382 278
5 9895 298
8 1450
(原SWF-Ⅲ)
1 37350 809 Y160L-4 15 90 285
2 35380 992
3 33210 1186
4 31120 1234
5 28564 1305
960 1 25467 193 Y132M-6 4 82 220
2 22424 292
3 18636 382
4 17129 448
5 16269 516
720 1 19185 116 Y112M-8 1.5 75 195
2 16818 175
3 13977 232
4 12846 272
5 11528 315
型号 转速
(rpm)
序号 推荐工况点
风量(m3/h)
推荐工况点
全压(pa)
配用电机 A声级
dB(A)
重量
(kg )
型号 功率
(kw)
9 1450
(原SWF-Ⅲ)
1 46138 785 Y180M-4 18.5 92 400
2 41590 946
3 39478 1165
4 37310 1213
5 33579 1343
960 1 34206 282 Y132M-6 5.5 86 285
2 32056 370
3 27174 430
4 24456 496
5 22011 564
720 1 25654 164 Y132S-8 2.2 78 245
2 24042 215
3 20381 252
4 18342 288
5 16508 327
10 1450
(原SWF-Ⅲ)
1 51821 792 Y180M-4 18.5 93 460
2 48152 998
3 46952 1168
4 45032 1225
5 40528 1378
960 1 44054 288 Y160M-6 7.5 86 325
2 40598 329
3 36916 371
4 33224 428
5 29902 496
720 1 33041 167 Y132M-8 3 78 285
2 30448 191
3 27687 215
4 24198 248
5 22427 288
11 1450
(原SWF-Ⅲ)
1 59521 806 Y180L-4 22 94 544
2 56629 967
3 55080 1128
4 53530 1232
5 48177 1382
960 1 48729 310 Y160L-6 11 86 430
2 46099 346
3 43572 376
4 39215 428
5 35294 516
720 1 36546 181 Y160M-8 4 80 405
2 34574 202
3 32679 218
4 29411 248
5 26470 300
型号 转速
(rpm)
序号 推荐工况点
风量(m3/h)
推荐工况点
全压(pa)
配用电机 A声级
dB(A)
重量
(kg )
型号 功率
(kw)
12 960 1 83151 865 Y225M-6 30 96 675
2 78660 974
3 73750 1153
4 66375 1334
5 60923 1396
960
原SWF-Ⅲ)
1 71092 786 Y200L-6 22 95 635
2 68358 866
3 65158 1083
4 62058 1235
5 55852 1308
720 1 64292 429 Y200L-8 15 91 635
2 60820 471
3 57226 498
4 51503 558
5 47534 625
13 960 1 94782 870 Y250M-6 37 97 775
2 91117 964
3 86788 1194
4 82382 1356
5 74144 1435
960
(原SWF-Ⅲ)
1 87761 805 Y225M-6 30 95 735
2 84386 892
3 80386 1106
4 76280 1256
5 68652 1329
720 1 71565 441 Y200L-8 15 91 685
2 67702 482
3 63699 508
4 57329 568
5 51596 637
14 960 1 107518 916 Y280S-6 45 98 805
2 102440 974
3 97210 1078
4 87489 1275
5 78740 1395
960 1 99554 849 Y250M-6 37 96 785
2 94855 902
3 90010 998
4 81009 1181
5 72908 1292
720 1 84446 494 Y225S-8 18.5 92 725
2 79888 540
3 75164 572
4 67648 642
5 60883 723

总结

SWF混流式风机结合了轴流式和离心式风机的特征,尽管它看起来更像传统的轴流式风机。将弯曲板形叶片焊接在圆锥形钢轮毂上。通过改变叶轮上游入口外壳中的叶片角度来改变流量。机壳可具有敞开的入口,但更常见的情况是,它具有直角弯曲形状,使电机可以放在管道外部。排泄壳缓慢膨胀,以放慢空气或气体流的速度,并将动能转换为有用的静态压力。
