DFBZ系列低噪声方形壁式轴流风机

文章来源:壁式轴流风机 作者:壁式轴流风机小编 发布时间:2018-02-04 14:49:51 浏览次数:330
[导读]:DFBZ系列低噪声方形壁式轴流风机公用机电直联传动;安装方便牢固、振动小 、噪声低、运行平稳,零件制成方形,形状好看,墙体预留方孔安装方便;进口风装有自垂百叶,以避免室外雨水以及自然风向室内倒灌;具备明明的装置安稳、振动小、噪声低、运转平稳等优点。广泛应用在工矿企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风。

DFBZ系列低噪声方形壁式轴流风机公用机电直联传动;安装方便牢固、振动小 、噪声低、运行平稳,零件制成方形,形状好看,墙体预留方孔安装方便;进口风装有自垂百叶,以避免室外雨水以及自然风向室内倒灌;具备明明的装置安稳、振动小、噪声低、运转平稳等优点。广泛应用在工矿企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风。

DFBZ系列低噪声方形壁式轴流风机含义

1、“D”是指低噪音;

2、“F”是指方形;

3、“B”是指壁式;

4、“Z”是指轴流。

那连起来就是低噪音方形壁式轴流风机。

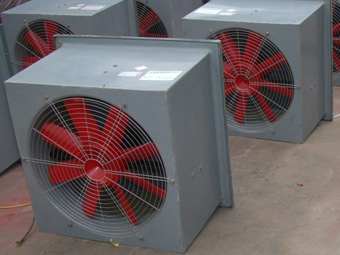

低噪音方形壁式轴流风机

DFBZ系列低噪声方形壁式轴流风机特点

1、DFBZ系列低噪声方形壁式轴流风机采用高效低噪声轴流叶轮、风机专用电机直联传动,方形消音型外壳(可进一步降低风机噪声);整机制成方形,墙体预留方孔简单。安装方便)。

2、DFBZ系列低噪声方形壁式轴流风机出风口装有铝合金自垂百叶(可防止室外雨水、灰尘和自然风向室内倒灌);具有明显的外形美观,噪声低、运行平稳、安装牢固等优点。

3、DFBZ系列低噪声方形壁式轴流风机带有消声外壳,内置吸声材料,方形整体安装牢固、振动小、运行平稳、噪音低。

4、DFBZ系列低噪声方形壁式轴流风机广泛适用于民用商用建筑工程和工矿企业车间的低噪声壁式排风,可根据所使用场合要求制成防爆防腐型风机。

5、DFBZ系列低噪声方形壁式轴流风机可根据客户需要特殊定制性全304不锈钢方型壁式轴流风机。

6、DFBZ系列低噪声方形壁式轴流风机外接电压分为440V\380V\220V。

DFBZ系列低噪声方形壁式轴流风机特点

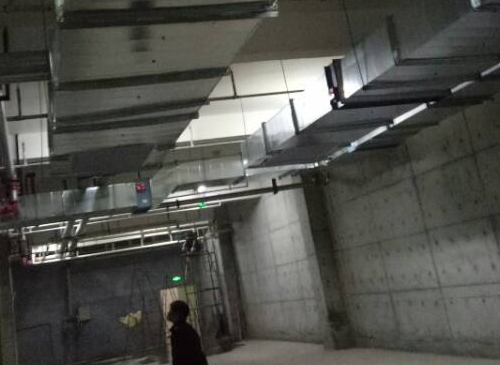

DFBZ系列低噪声方形壁式轴流风机安装

1、安装前,墙体按不同机号预留方孔,安装时风机从墙体外侧放入墙洞,外壳与墙体之间塞以橡皮或软木即可。

2、安装前应详细检查通风机是否因包装、运输而有损坏、变形,待修理妥善后才能进行安装。安装时要注意检查各关联部分有无松动,叶片与风筒间隙应均匀,不得相碰。

3、联接出风口之管道重量,不应由风机风筒承受,安装时应另加支撑。

4、在轴流通风机进口端必须装置集风器,并装好防护铁丝网。

5、风机底座必须与地基平面自然接合,不得敲打螺栓强制连接,以防底座变形。安装时应用水平尺校正机座,加垫以保持其水平位置,然后将地脚螺栓旋紧。

6、该轴流通风机不准吊装使用,安装完毕后,须先进行试转。

DFBZ系列低噪声方形壁式轴流风机安装

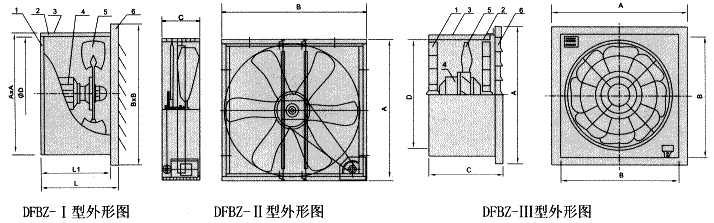

DFBZ系列低噪声方形壁式轴流风机外形尺寸

DFBZ型外形尺寸
机 号 D L L1 A×A B×B
2.5 260 280 255 320×320 370×370
2.8 290 280 255 350×350 400×400
3.2 330 290 265 390×390 440×440
3.6 37 310 285 430×430 480×480
4.0 410 350 325 470×470 530×530
4.5 460 360 335 520×520 580×580
5.0 510 375 350 580×580 640×640
5.6 570 375 350 640×640 700×700
6.3 640 395 370 710×710 770×770

DFBZ系列低噪声方形壁式轴流风机外形尺寸


DFBZ系列低噪声方形壁式轴流风机性能参数


机号 转速
(rpm)
风量
(m3/h)
风压
(Pa)
功率
(kW)
噪声
dB(A)
重量
Kg
2.5 1450 600 40 0.025 ≤57 15
800 42 0.025 ≤58 15
1000 54 0.04 ≤58 15
2.8 1450 950 41 0.025 ≤58 16
1230 45 0.04 ≤59 17
1650 58 0.06 ≤60 17
3.2 1450 1720 56 0.04 ≤61 19
1940 62 0.06 ≤62 19
2250 68 0.09 ≤63 20
3.6 1450 2010 65 0.06 ≤62 22
2480 73 0.09 ≤63 22
3370 76 0.12 ≤63 23
4.0 1450 3540 89 0.12 ≤63 25
4080 95 0.18 ≤63 26
4470 109 0.25 ≤63 26
4.5 1450 4510 114 0.18 ≤64 28
5870 121 0.25 ≤65 29
6360 139 0.37 ≤66 32
机号 转速
(rpm)
风量
(m3/h)
风压
(Pa)
功率
(kW)
噪声
dB(A)
重量
Kg
5.0 1450 6170 135 0.25 ≤65 36
6920 142 0.37 ≤66 40
7890 147 0.55 ≤68 44
960 4085 59 0.09 ≤62 30
4582 62 0.12 ≤63 30
5224 65 0.18 ≤63 31
5.6 960 6400 78 0.25 ≤68 45
7410 82 0.37 ≤69 45
8060 94 0.37 ≤70 45
720 4800 44 0.12 ≤63 40
5558 46 0.18 ≤64 42
6045 53 0.18 ≤64 42
6.3 960 9760 92 0.37 ≤70 52
10570 102 0.55 ≤71 54
12000 118 0.75 ≤72 56
720 7320 52 0.18 ≤65 45
7928 57 0.25 ≤66 50
9000 66 0.37 ≤66 50

总结

DFBZ系列低噪声方形壁式轴流风机可分为DFBZ-I型电机直联传动结构形式、DFBZⅡ型采用内转子电机、皮带传动结构形式,DFBZⅢ型为采用外转子电机直联转结构形式。可根据用户要求时称防腐防爆型。该系列风机广泛应用于工矿企业、民用建筑的壁式排气、岗位送风、管道通风,若将机壳去掉,亦可用作自由风扇,也可在较长的排气管道内间隔串联安装,以提高管道中的风压。也应用于化工、轻工、食品、医药、冶金、电站、交通等工作场所及仓储的通风空调系统。
