超低噪声轴流送风机

文章来源:轴流送风机 作者:轴流送风机小编 发布时间:2018-01-29 10:39:28 浏览次数:1225
[导读]:超低噪声轴流风机是高效、节能、超低噪音的新型轴流风机,由于采用了宽大叶片,大弦长前倾前略、空间扭曲的叶型,事情在低速驱动时,仍能达到传统型轴流风机在高速驱动时所达到的风量和风压。同时新u、叶型减少了气流在叶片表面上的分离和气流漩涡的形成,降低了风机内气流的二次损耗,这些综合因素使风机内的生源性空气动力噪声显着降低,达到了国家和行业规定的超低噪声风机水准。是一种高效、节能型轴流风机。

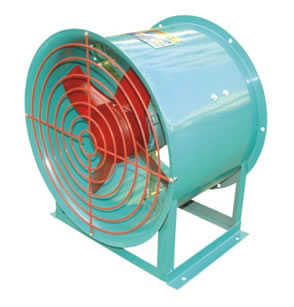

超低噪声轴流送风机

超低噪声轴流送风机概述:

超低噪声轴流送风机是高效,节能,超低噪音的新型轴流风机,由于采用了宽大叶片,大弦长前倾前略、空间扭曲的叶型,事情在低速驱动时,仍能达到传统型轴流风机在高速驱动时所达到的风量和风压。同时新u、叶型减少了气流在叶片表面上的分离和气流漩涡的形成,降低了风机内气流的二次损耗,这些综合因素使风机内的生源性空气动力噪声显着降低,达到了国家和行业规定的超低噪声风机水准。

超低噪声轴流送风机具有效率高、噪声低的优点,安装方式有固定式、移动式的管道式三种,其派生系列防爆型专用于防爆场合。

超低噪声轴流送风机有三种型式:

1、排风式(带网罩、自垂百叶或弯头);

2、管道式(电机内置或外置),电机外置管道式对电机有特殊要求场合,如厨房排油烟,工业排热气等地方使用;

3、岗位固定式。

超低噪声轴流送风机结构:

超低噪声轴流送风机主要由叶轮、机壳、集风器等三部分组成。

叶轮部 由叶片和叶糓组成,均采用薄钢板及型材制成,且选定之前安装角焊于叶糓上。 机壳部 由风筒,支架组成,均采用薄钢板及型材制成,风筒为圆型与叶轮之间有一定间隙(BT 风机风筒内圆铆接铝衬用以防爆)。集风器部 由集风器法兰、集风器组成,集风器为圆弧线型,可减少气流入口的损失,由薄钢板制成。

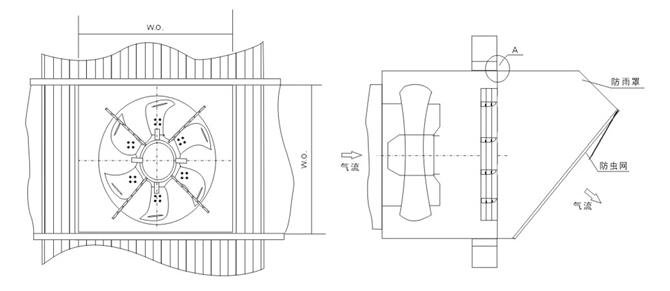

超低噪声轴流送风机结构

超低噪声轴流送风机安装:

1、整机安装前应仔细检查风机的各部位是否有损坏,变形松动和未紧固的现象。

2、检查叶片与风筒之间有没有擦碰现象。

3、检查电机旋转方向是否与叶片上的指示方向一致,如果不一致,要改变电机接线。

4、电机绝缘是否正常,机壳外部接地电线必须正确连接。

5、 使用前应用手波动叶轮检查转动是否正常,检查叶轮连接是否牢固,确认无误方可通电试机。本机使用交流电,电压允差±10%。

6、 通电后先点动检查转向是否正确、试机运行过程种注意声音是否正常,振动是否明显,发现异常情况应立即停机检查。

7、 在使用过程中用户根据自身使用环境应避免造成有影响风机寿命的因素,有针对性地做防止轴承失油、风叶沾物不均匀或过量造成超负荷振动,并及时清洁或更换。

8、 电机停放时间过长部使用,复用前应测其电阻不低于0.5兆欧方可使用。

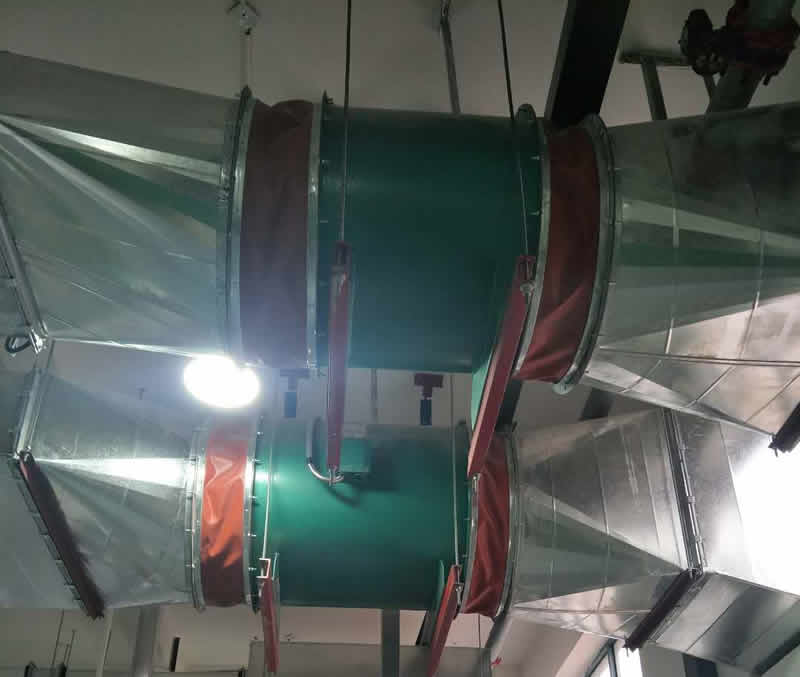

超低噪声轴流送风机安装

超低噪声轴流送风机维护:

1、风机的使用环境不得在有过多硬质尘粒,过多水蒸汽,腐蚀性气体中长期使用。

2、风机在全部和个别叶片损坏的情况下,只需要换叶片就可正常工作。

3、风机运转过程中噪声过大,震动过大等情况时应及时进行检修。

超低噪声轴流送风机性能参数表:

类别 型号 机号 风量 全压 转速 电机容量(Kw) 噪声dB(A) 重量 备注
(m3/h) (Pa) (r/min) (Kg)
壁式 DZ-11 2.2C 400 29 1450 0.025 54 11 适用于食堂、餐厅、各类工业厂房的排风、固定安装在墙壁中。
3C 1600 39 1450 0.06 63.5 14.5
4B 4000 98 960 0.25 64.5 28
5A 6000 79 720 0.25 64 36.5
5B 7000 128 960 0.37 70 36.5
6A 9500 88 720 0.55 69 46
7A 15000 118 720 1.1 72 80
8A 22000 157 720 1.5 77 98
岗位式 DZ-12 3C 1600 39 1450 0.06 61.5 18.5 适用于各类工作场所、工作岗位的排风换气
4B 4000 98 960 0.25 64.5 23
5A 6000 79 720 0.25 64 65
5B 7000 128 960 0.37 69 50
6A 9500 88 720 0.55 69 55
6B 14000 177 960 1.1 77 68.5
7A 14500 137 720 1.1 71 93
7B 22000 196 960 2.2 78 118
7C 25000 294 1450 3 81 110
8A 23000 147 720 1.5 77 98
管道式 DZ一13 2.5D 2000 216 2800 0.37 65 10 用于管道送风式或抽风式
3C 1600 39 1450 0.06 61.5 14.5
3.2D 3000 206 2800 0.37 72 18
4C 5000 167 1450 0.55 69 18.6
5B 5500 128 960 0.37 70 36.5
5C 7000 177 1450 0.75 75 43
6B 10000 196 960 1.1 77.5 79
6C 15000 294 1450 2.2 80.5 83
7A 14000 137 720 1.1 69 80
7B 18000 235 960 2.2 78 102
7C 20000 343 1450 3 81.5 103
8A 20000 157 720 1.5 76.5 98
8B 25000 196 960 2.2 80.5 112
8C 28000 294 1450 4 81.5 122
10A 38000 216 720 3 81 181
10B 48500 267 960 5.5 85 196

撑脚式旋转式 固定式
型号 D D1 L H 型号 D D1 L1 L H
3 308 400 280 630 3 308 367 240 260 214
4 410 500 350 630 4 410 480 300 330 267
5 510 610 650 630 5 510 582 300 330 318
6 610 725 530 915 6 610 692 450 480 378
7 710 830 530 915 7 710 792 460 500 430
8 810 930 560 915 8 810 912 460 500 490
9 910 1060 560 1000 9 910 1014 460 500 535
10 1010 1160 580 1000 10 1010 1114 540 580 595

管道式 壁式
型号 D D1 L D1 型号 D D1 L
2.2 228 298 260 275 2.2 228 298 260
2.5 258 328 260 290 3 308 400 260
3 308 400 260 370 3.2 328 420 280
3.2 328 420 280 390 4 410 500 330
4 410 500 330 470 5 510 610 330
5 510 610 330 585 6 610 725 480
6 610 725 480 685 7 710 830 500
7 710 830 50 790 8 810 930 500
8 810 930 500 890 10 1010 1160 580
10 1010 1160 580 990

超低噪声轴流送风机性能

超低噪声轴流送风机用途:

超低噪声轴流送风机广泛应用于工矿企业、车间、仓库、实验室、办公楼、体育场馆、宾馆、饭店等民用建筑的通风换气、也可在管道间串联或并联以提高压力、流量排风与送风。也可安装在阻力不大的通风管道系统中送风或排风。 低噪声轴流风机全部选用优质钢材制造,外型结构分为管道式、固定式、旋转式三种。该风机宜输送非易燃无腐蚀性、无显著粉尘的气体、气体温度不得超过60℃。防腐超低噪声轴流送风机适用于安装在化工厂、实验室。

超低噪声轴流送风机总结:

超低噪声轴流送风机由于采用了宽型前掠式叶片等栅距结构,减少了气流在叶片表面上的分离和气流旋涡的形成,降低了风机内气流的二次损耗,超低噪声轴流送风机是高效、节能、超低噪声的新型轴流风机。超低噪声轴流送风机的特点外,减少了声源的空气动力噪声,气流稳定,通过模型机的试验证明,达到了国家规定的超低噪声水准风量、风压、噪声的性能指标在同类产品中处国内领先地位。对保护环境,节约能源,具有很好的社会经济效益。超低噪声轴流送风机采用从声源入手、低转速、高压力系数的设计方法,研制成宽叶片、大弦长、空间扭曲、倾斜式叶型,配用风机专用电机,具有明显的噪声低、风量大、耗电省、振动小、外形美观等优点,是一种高效、节能型轴流风机。
