T35-11系列低噪声轴流风机

文章来源:轴流风机 作者:轴流风机小编 发布时间:2018-03-04 11:40:09 浏览次数:1312
[导读]:T35-11系列低噪声轴流风机广泛应用于厂房、仓库、办公楼、住宅等场所的通风换气,主要优点是结构更合理,风机叶轮直径由小到大有三十个规格,参数范围广,每一规格风机的叶片都为4片,叶片角度有15度、20度、25度、30度、35度五种,t35轴流风机适用于输送非易燃易爆无腐蚀无显著粉尘的气体,环境温度不得超过60℃,广泛应用于一般工厂、仓库、办公室、住宅内通风换气等场合。

T35-11系列低噪声轴流风机广泛应用于厂房、仓库、办公楼、住宅等场所的通风换气,T35-11系列轴流风机主要优点是结构更合理,风机叶轮直径由小到大有三十个规格,参数范围广,每一规格风机的叶片都为4片,叶片角度有15度、20度、25度、30度、35度五种,t35轴流风机适用于输送非易燃易爆无腐蚀无显著粉尘的气体,环境温度不得超过60℃,广泛应用于一般工厂、仓库、办公室、住宅内通风换气等场合。

FT35-11型防腐轴流风机是采用防腐材料外涂环氧漆加工而成的T35-11型通风机,或用玻璃钢材质加工而成的轴流风机,可用于输送有腐蚀性的气体。

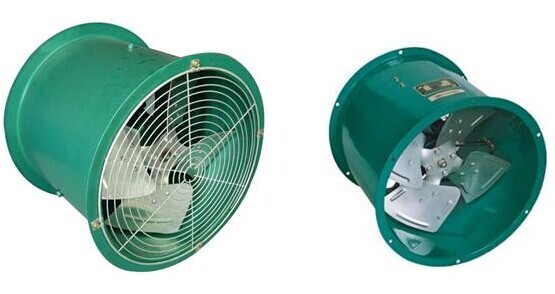

T35-11系列低噪声轴流风机

T35-11系列低噪声轴流风机特点

风量大、噪音低、结构简单、坚固耐用

可改做成防爆、防腐型,应用于厂房、仓库、办公楼、住宅等场合的通风换气

风量:可达826-68000CMH

全压:可达39-480 Pa

T35-11系列低噪声轴流风机结构

T35-11系列低噪声轴流风机扭曲型叶片、高轮毂比、低风阻电机支架以及最佳叶棚参数,具有风量大、风压高、耗电省等优点,是一种新型、高效、节能型轴流风机,对于通风管道较长的场合可将数台风机串联安装,以提高风压。

注:FT35防腐型轴流通风机,用于输送有腐蚀性的气体;

BT35为防爆型轴流通风机,用于输送易燃易爆的气体;

FBT35为防腐防爆型轴流通风机,用于输送有腐蚀性且易燃易爆的气体。

一般T35系列风机为不带底脚供货,如需要请在订货时说明。

T35-11系列低噪声轴流风机外形尺寸表

机 号 尺 寸
D D1 L1 L2 L3 L4 H Φ1
2.8 290 350 220 260 150 250 200 Φ8.5
3.15 325 390 220 260 150 250 220 Φ8.5
3.55 365 430 260 300 200 300 240 Φ8.5
4 410 480 260 300 200 300 260 Φ10.5
4.5 460 530 280 320 250 350 290 Φ10.5
5 510 580 310 350 300 400 320 Φ10.5
5.6 570 650 380 420 400 500 360 Φ10.5
6.3 640 720 400 460 400 500 400 Φ12.5
7.1 720 800 420 480 500 600 440 Φ12.5
8 810 890 460 520 500 600 500 Φ12.5
9 910 990 590 650 600 700 540 Φ12.5
10 1010 1100 690 750 600 700 595 Φ12.5
11.2 1130 1230 770 830 700 800 640 Φ12.5

T35-11系列低噪声轴流风机性能参数表

机号 转速
(rpm)
叶角
(deg)
风量
(m3/h)
风压
(Pa)
功率
(kW)
2.8 2900 15 1649 155 0.12
20 2167 172 0.18
25 2685 177 0.18
30 2921 190 0.25
35 3202 237 0.25
1450 15 826 39 0.025
20 1086 44 0.025
25 1346 45 0.025
30 1464 49 0.04
35 1605 61 0.04
3.15 2900 15 2339 196 0.18
20 3074 218 0.25
25 3810 224 0.37
30 4141 242 0.37
35 4545 300 0.55
1450 15 1169 49 0.025
20 1537 54 0.04
25 1905 56 0.04
30 2072 60 0.06
35 2273 75 0.09
3.55 2900 15 3367 246 0.37
20 4426 277 0.55
25 5484 284 0.55
30 5965 306 0.75
35 6542 380 1.1
1450 15 1680 62 0.04
20 2208 59 0.06
25 2737 71 0.09
30 3265 76 0.09
35 3977 95 0.12
4 2900 15 4806 316 0.55
20 6316 352 1.1
25 7826 361 1.1
30 8513 388 1.1
35 9336 483 1.5
1450 15 2406 79 0.09
20 3163 88 0.12
25 3922 90 0.12
30 4263 97 0.18
35 4678 121 0.25
4.5 1450 15 3427 100 0.12
20 4504 112 0.18
25 5881 115 0.25
30 6070 123 0.37
35 6658 153 0.37
5 1450 15 4700 124 0.25
20 6178 138 0.37
25 7655 141 0.37
30 8327 152 0.55
35 9133 189 0.75
960 15 3142 54 0.37
20 4129 60 0.37
25 5117 62 0.37
30 5566 66 0.37
35 6104 83 0.37
机号 转速
(rpm)
叶角
(deg)
风量
(m3/h)
风压
(Pa)
功率
(kW)
5.6 1450 15 6595 154 0.37
20 8667 172 0.55
25 10739 177 0.75
30 11682 190 1.1
35 12812 237 1.1
960 15 4362 68 0.37
20 5730 75 0.37
25 7101 77 0.37
30 7724 83 0.37
35 8471 103 0.37
6.3 1450 15 9393 196 0.75
20 12345 218 1.1
25 15297 224 1.5
30 16639 241 1.5
35 18250 300 2.2
960 15 6219 86 0.37
20 8173 96 0.37
25 10128 98 0.37
30 11016 106 0.75
35 12082 131 0.75
7.1 1450 15 13444 249 1.5
20 17670 277 2.2
25 21895 284 2.2
30 23815 306 3
35 26120 380 4
960 15 8902 110 0.75
20 11700 122 0.75
25 14498 125 0.75
30 15769 134 0.75
35 17296 167 1.1
8 1450 15 19235 316 2.2
20 25280 352 4
25 31325 361 4
30 34073 388 5.5
35 37070 483 7.5
960 15 12733 139 0.75
20 16733 154 1.1
25 20735 158 1.5
30 22559 170 1.5
35 24739 212 2.2
9 960 15 18132 175 1.5
20 23830 195 2.2
25 29529 200 3
30 32119 215 3
35 35227 268 4
10 960 15 24874 217 2.2
20 32691 241 3
25 40508 247 4
30 44062 266 4
35 48326 331 7.5
11.2 960 15 34944 272 4
20 45927 303 5.5
25 56909 310 7.5
30 61091 344 7.5
35 67892 415 11

T35-11系列低噪声轴流风机安装

1、安装前应详细检查风机是否有损坏变形,如有损坏变形,待修理妥善后,方可进行安装。

2、安装时要注意检查各不如部分有无松动,叶片与风筒间隙应均匀,不得相碰。

3、连接风口管道的重量不应由风机的风筒承受,安装时应另加支撑。

4、在风机风口端必须装集风器,并安装防护网。

5、风机底座必须与地基平面自然接合,不得敲打底座强制联接,以防底座变形,安装时应校正机座,加垫铁片、保持水平位置,然后拧紧地脚螺栓。

6、安装完毕后,必须先进行实验,待运行正常后,才允许正式使用。

T35-11系列低噪声轴流风机安装

总结

T35-11系列低噪声轴流风机适用于输送易燃易爆无腐蚀性气体,环境温度不得超过60℃。 广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热,也可在较长的排气管道内间隔串联安装以提高管道中的压力 ,卸下电机可做自由风扇。防腐轴流式风机(FT35-11型)采用防腐材料外涂环氧漆加工而成,电机采用特种防腐电机用于输送有腐蚀性气体。防爆轴流式风机 (BT35-11 ) 型,用于输送易燃易爆的气体。叶轮由铝合金加工而成, 以防止在运转中引起火花, 电机采用隔爆型电机。FT35-11型和BT35-11型风机的性能参数和外形尺寸均同T35-11型风机一样。T35-11系列低噪声轴流风机需带支架脚和电机电压,请订货时注明。
