LFF系列冷库专用轴流风机





LFF系列冷库专用轴流风机
      LFF系列冷库专用轴流风机采用CAD计算机辅助设计,防水型专用电机。风量大、压力适中,噪声低、效率高,结构紧凑,性能稳定并能适应低温多工况变化的状况下长期使用。风叶可按用户需求采用铝合金、钢板喷塑、不锈钢、ABS等材质.广泛应用于高低温冷藏库、速冻机、冷风机、风冷式冷凝器等场合的冷却送风。

1、 概述

LFF型冷库风机主要用于冷库冻结物冷藏间,冷藏间的各类制冷空调设备通风。风机按直径分为400-800MM二十三种规格,系列风量为5500-30000M3/H,全压为200-500PA。

2、 工作条件

工作温度:-30~+40度,湿度:小于90% ,介质条件:空气(含尘量不超过100MG/M3),工作电源:三相、380V/50HZ

3、 配置

3.1、标准配置 :叶轮 电机 机壳(风筒、电机支架) 底脚

3.2、备选件及附件(订货时注明是否购买):减振设备 ,控制箱,网罩,对接法兰,百叶风口

4、加工工艺

4.1、风机叶轮十字架为钢板冲压成型,叶片为铝合金冲压成型,叶片与十字架铆接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。

4.2、外筒法兰为采用整体翻边旋压而成。

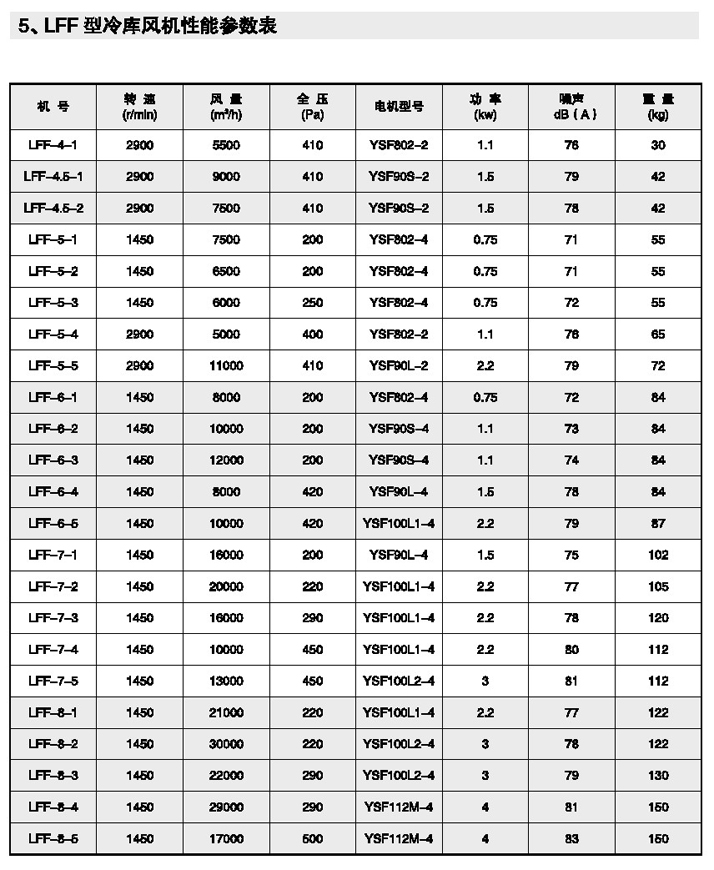

性能参数

型号

转速(r/min)

风量(m3/h)

全压(Pa)

功率(kW)

LFF-3.5-1

1450

1800

100

0.12

LFF-3.5-2

1450

2200

100

0.18

LFF-4-1

1450

3000

120

0.25

LFF-4-2

1450

4000

110

0.37

LFF-4.5-1

1450

4600

100

0.37

LFF-4.5-2

1450

5500

150

0.55

LFF-5-1

1450

6000

160

0.55

LFF-5-2

1450

8000

175

0.75

LFF-5.6-1

1450

9500

190

0.75

LFF-5.6-2

1450

11500

200

1.1

LFF-6-1

1450

10000

185

1.5

LFF-6-2

1450

12000

200

1.5

LFF-6.3-1

1450

15000

200

1.5

LFF-6.3-2

960

12000

100

1.1

LFF-7-1

960

15000

120

1.1

LFF-7-2

960

18000

150

1.5

LFF-8-1

960

20000

150

1.5

LFF-8-2

960

24000

200

2.2

LFF外形尺寸安装表(单位:mm)

型号

D

D1

D2

L

n-D3

LFF-3.5

360

400

440

260

8-φ8.5

LFF-4

410

450

490

260

8-φ8.5

LFF-4.5

460

500

540

260

8-φ8.5

LFF-5

510

550

590

280

8-φ8.5

LFF-5.6

570

610

650

280

10-φ10.5

LFF-6

610

650

690

320

10-φ10.5

LFF-6.3

640

680

720

320

10-φ10.5

LFF-7

710

750

790

320

10-φ10.5

LFF-8

810

850

890

400

10-φ10.5
